Введение

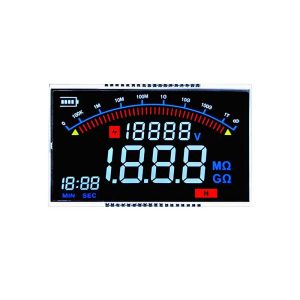

При проектировании схемы возбуждения сегментного ЖК-дисплея первоочередной задачей является не протокол связи, а обеспечение правильного напряжения возбуждения. Несоответствие параметров напряжения может привести к отсутствию изображения, искажению отображения и другим неисправностям. Поэтому при проектировании необходимо точно согласовывать ключевые параметры и использовать переменное возбуждение.Поэтому напряжение возбуждения сегментного ЖК-дисплея имеет первостепенное значение.
В этой статье рассматриваются основные требования к напряжению возбуждения, объясняется взаимосвязь между ключевыми параметрами и приводятся практические способы их реализации.

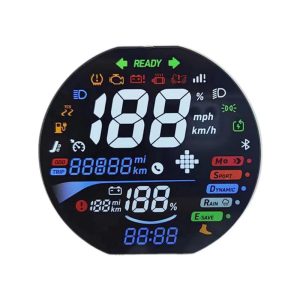

Основные вопросы
Это один из ключевых принципов проектирования, обусловленный электрохимическими свойствами жидкокристаллических материалов.
Первопричина: жидкокристаллические материалы крайне чувствительны к постоянному напряжению. Если к ЖК-пикселю приложить постоянное напряжение, это вызывает миграцию ионных примесей внутри жидкокристаллического слоя к электродам, что приводит к необратимым электрохимическим реакциям и непосредственно ухудшает характеристики жидкокристаллического материала.
Последствия: повреждение, вызванное воздействием постоянного напряжения, носит накопительный и необратимый характер. К основным проявлениям относятся размытие изображения, существенное снижение контрастности и появление остаточного изображения (image retention), при котором сохраняется след предыдущего изображения. В конечном итоге этот процесс старения сокращает срок службы ЖК-дисплея и может привести к его полной неисправности.
Требование к форме сигнала: сигнал возбуждения должен представлять собой переменный прямоугольный сигнал, при котором среднее значение постоянной составляющей напряжения, приложенного к ЖК-пикселю, за полный период должно быть равно нулю. Амплитуды положительной и отрицательной полуволн должны быть симметричными, а интеграл напряжения по времени за полный период — равен нулю.
Именно этим также объясняется, почему в сегментных ЖК-дисплеях, в отличие от светодиодных цифровых индикаторов, не используются фиксированные схемы подключения типа «общий анод» или «общий катод». Сигнал возбуждения не имеет фиксированной полярности и периодически меняется с положительной на отрицательную.
Коэффициент заполнения и коэффициент смещения не являются независимыми параметрами. Вместе они определяют контрастность и чёткость отображения и должны согласовываться при проектировании схемы возбуждения.
По мере увеличения количества линий COM на дисплее (то есть уменьшения коэффициента заполнения) время сканирования каждой линии COM соответственно сокращается. В результате уменьшается эффективное время подачи напряжения на сегменты, что приводит к снижению общей яркости отображения. Для компенсации этой потери и обеспечения достаточной контрастности требуется более высокий коэффициент смещения.
Взаимосвязь между этими параметрами можно обобщить следующим эмпирическим правилом: чем больше количество линий COM (то есть чем ниже коэффициент заполнения), тем выше коэффициент смещения, необходимый для обеспечения хорошего качества отображения.
Более высокий коэффициент смещения позволяет увеличить разность напряжений между выбранным и невыбранным состояниями соответствующих сегментов. Это обеспечивает достаточное напряжение для выбранных сегментов даже при сокращённом времени сканирования и одновременно позволяет удерживать невыбранные сегменты в выключенном состоянии.
Если коэффициент смещения выбран неправильно, могут возникнуть такие дефекты отображения, как недостаточная контрастность и «призрачное изображение» (ghosting) — слабое отображение невыбранных сегментов.
В портативных устройствах и системах с батарейным питанием напряжение питания системы (например, 1,8 или 3,3 В) обычно ниже напряжения возбуждения, необходимого ЖК-дисплею (например, 3,3 или 5 В). Поэтому для согласования этих уровней напряжения требуются соответствующие схемные решения.
Решение 1: выбрать низковольтный драйвер ЖК-дисплея. Некоторые драйверы ЖК-дисплеев имеют достаточно широкий диапазон рабочего напряжения. Например, такие микросхемы, как HT1621, могут питаться непосредственно от батареи, если диапазон их выходного напряжения соответствует требованиям ЖК-дисплея.
Решение 2: использовать встроенную схему повышения напряжения. Это более распространённое и эффективное решение. Многие микроконтроллеры со встроенными модулями управления ЖК-дисплеем имеют внутреннюю схему зарядового насоса (Charge Pump). Она требует лишь нескольких внешних конденсаторов для повышения более низкого напряжения питания до уровня, необходимого ЖК-дисплею.
Выходное напряжение встроенного зарядового насоса обычно можно программировать, поэтому отдельная внешняя микросхема повышения напряжения в таких случаях не требуется.
Любое отклонение параметров возбуждения — амплитуды, формы сигнала или частоты — непосредственно отражается на качестве изображения. Понимание характерных проявлений неисправностей и их причин позволяет быстрее определить первопричину проблемы.
Отклонение амплитуды напряжения: это один из наиболее распространённых источников неисправностей.
Слишком низкое напряжение: молекулы жидкого кристалла не получают достаточной энергии для необходимой переориентации, что приводит к снижению контрастности и размытию символов.
Слишком высокое напряжение: молекулы жидкого кристалла переориентируются сверх необходимого уровня, что может привести к появлению слабого отображения на сегментах, которые не должны быть активированы. В результате возникает «призрачное изображение» (ghosting) или перекрёстные помехи, существенно ухудшающие читаемость дисплея.
Нарушение формы сигнала:
Наличие постоянной составляющей: это наиболее опасный вид электрического воздействия. Длительное присутствие постоянной составляющей непосредственно ускоряет электрохимическое старение и в конечном итоге может привести к постоянному остаточному изображению и необратимому повреждению дисплея.
Нестабильное напряжение: приводит к случайным изменениям ориентации молекул жидкого кристалла, что может вызывать непредсказуемое мерцание изображения.
Неправильная частота возбуждения:
Слишком низкая частота: при слишком низкой частоте возбуждения (обычно ниже 30 Гц) мерцание может стать заметным для человеческого глаза, что вызывает зрительный дискомфорт и утомление.
Слишком высокая частота: увеличивает количество циклов заряда и разряда ёмкостной нагрузки ЖК-панели, что приводит к росту общего энергопотребления. Это особенно нежелательно для устройств с батарейным питанием.
Часто задаваемые вопросы
Вопрос: Сегментный дисплей выглядит бледным и имеет низкую контрастность, но измеренное напряжение возбуждения находится в норме. В чём может быть причина?
Ответ: Если измеренная амплитуда напряжения VLCD соответствует норме, проблема, скорее всего, связана с настройками частоты возбуждения или коэффициента смещения.
Сначала проверьте, не слишком ли низкая частота возбуждения, из-за которой молекулы жидкого кристалла могут недостаточно переориентироваться. Затем убедитесь, что настройка коэффициента смещения драйверной микросхемы соответствует спецификациям дисплея.
Например, если дисплей с коэффициентом заполнения 1/4 ошибочно настроен на коэффициент смещения 1/2, напряжение в невыбранном состоянии будет слишком высоким, что может привести к снижению общей контрастности.
Вопрос: При проектировании устройства с батарейным питанием максимальное выходное напряжение встроенного зарядового насоса микроконтроллера всё ещё ниже напряжения, требуемого ЖК-дисплею. Что делать?
Ответ: Существуют два основных решения.
Первое — заменить микроконтроллер или специализированный драйвер ЖК-дисплея на модель с более широким диапазоном выходного напряжения или более высокой способностью к повышению напряжения.
Второе — отказаться от встроенного зарядового насоса и использовать внешний повышающий DC-DC-преобразователь.
Такие специализированные микросхемы питания могут обеспечивать более высокое выходное напряжение и необходимый ток нагрузки. Хотя это увеличивает стоимость BOM и площадь, занимаемую компонентами на печатной плате, такой подход позволяет устранить проблему несоответствия напряжения.
Вопрос: При динамическом сканировании дисплея появляются заметные «призрачные изображения» (ghosting) на сегментах, которые не должны отображаться, но амплитуда напряжения возбуждения не превышает максимального значения, указанного в технических характеристиках. В чём может быть причина?
Ответ: Такое явление обычно вызвано неправильной настройкой коэффициента смещения или слишком низкой частотой возбуждения.
При динамическом сканировании коэффициент смещения определяет фактическое напряжение, приложенное к невыбранным сегментам. Если коэффициент смещения установлен неправильно (например, дисплей с коэффициентом заполнения 1/4 ошибочно настроен на коэффициент смещения 1/2), разность напряжений в невыбранном состоянии может оказаться слишком большой и превысить порог, при котором жидкий кристалл остаётся в неактивном состоянии. В результате на невыбранных сегментах появляется слабое отображение и возникает эффект «призрачного изображения» (ghosting).
Кроме того, при слишком низкой частоте возбуждения заряд на ёмкостях сегментов может недостаточно быстро перераспределяться в течение периода переключения, что также может усиливать данный эффект.
Рекомендуется сначала проверить, соответствует ли настройка коэффициента смещения спецификациям дисплея, а затем убедиться, что частота возбуждения находится в допустимом диапазоне (обычно рекомендуется ≥ 30 Гц).
Вопрос: Почему в технических описаниях сегментных ЖК-дисплеев не указываются схемы подключения «общий анод» или «общий катод»? Чем это принципиально отличается от светодиодных цифровых индикаторов?
Ответ: Это связано с принципиально разными способами возбуждения этих устройств.
Светодиодные цифровые индикаторы являются устройствами с токовым управлением, а внутренние светодиодные элементы имеют фиксированную полярность. Поэтому для них существуют схемы подключения с общим анодом и общим катодом.
Сегментные ЖК-дисплеи, напротив, являются устройствами с управлением напряжением. При воздействии постоянного электрического поля жидкокристаллический материал может подвергаться необратимым электрохимическим реакциям. Поэтому ЖК-дисплей должен возбуждаться переменным прямоугольным сигналом, полярность которого периодически меняется, а постоянная составляющая напряжения на пикселе должна быть сведена к нулю.
В таком режиме возбуждения потенциалы двух электродов пикселя — COM и SEG — поочерёдно меняются относительно друг друга, поэтому фиксированная полярность отсутствует.
Именно поэтому для сегментных ЖК-дисплеев не используется понятие «общий анод» или «общий катод». Вместо этого используются выводы COM и SEG, а фактическая полярность определяется формой сигнала возбуждения в каждый момент времени.
