В данном примере рассматривается проект немецкой компании, специализирующейся на разработке технологических решений. Перед ней стояла задача разработать дисплей для гольф-кара, предназначенный для отображения скорости и уровня заряда аккумулятора на приборной панели.
Устройство должно было соответствовать требованиям эксплуатации в сложных наружных условиях: обеспечивать защиту от проникновения воды и пыли, хорошую читаемость при ярком солнечном свете, устойчивость к вибрации и электромагнитным помехам, а также простоту монтажа, контролируемую стоимость и стабильность долгосрочных поставок дисплеев.
Первоначально заказчик рассматривал возможность использования стандартных промышленных дисплеев (standard industrial displays). Однако выяснилось, что стандартные модели не соответствуют требованиям к видимой области и габаритным размерам без переработки корпуса. Изменение существующей конструкции корпуса не только значительно увеличило бы затраты на разработку, но и привело бы к задержке реализации проекта.
Кроме того, широкий набор интерфейсов стандартных промышленных дисплеев не требовался заказчику, а их высокая стоимость превышала бюджет проекта.
| Параметр | Требования заказчика |
| Степень защиты | IP67 |
| Читаемость на улице | Четкое отображение информации при ярком солнечном свете |
| Интерфейс | Соответствие заданным заказчиком требованиям к интерфейсу |
| Конструкция | Удобство установки на приборной панели |
| Жизненный цикл продукта | Стабильные долгосрочные поставки |
| Стоимость | На начальном этапе требовалось небольшое количество изделий; высокие затраты на изготовление оснастки для корпуса были неприемлемы |
| Отображаемая информация | Скорость и уровень заряда аккумулятора |
| Условия эксплуатации | Наружная эксплуатация, вибрация, перепады температур, электростатические разряды и электромагнитные помехи |
Видимая область и габаритные размеры существующих стандартных моделей не соответствовали конструкции корпуса заказчика. Переработка корпуса привела бы к увеличению затрат и задержке реализации проекта.
Промышленные дисплеи оснащаются широким набором интерфейсов, однако заказчику требовались только необходимые для его применения функции. Использование стандартного решения приводило бы к неоправданным дополнительным затратам.
Проект находился на этапе продвижения продукта на рынок, поэтому первоначально требовалось всего несколько десятков образцов. При таком объеме производства высокие затраты на изготовление оснастки для корпуса были неприемлемы.
Необходимо было одновременно обеспечить степень защиты IP67, устойчивость к электростатическим разрядам и электромагнитным помехам, стойкость к вибрации, работу в широком диапазоне температур и хорошую читаемость при ярком солнечном свете.
Дисплей должен был отображать только скорость и уровень заряда аккумулятора. При этом заказчик стремился дополнительно снизить стоимость решения, чтобы повысить конкурентоспособность готового продукта при его дальнейшем продвижении на рынок.
Инженеры EASTERN DISPLAY провели комплексную оценку назначения продукта заказчика, его фактических потребностей и условий эксплуатации.
После всесторонней оценки и более чем 10 раундов обсуждений, а также сравнения технических решений, применяемых в контроллерах температуры и влажности и в приборных панелях мотоциклов, было выбрано решение на базе заказного дисплея с защитой от воды.
Решение было оптимизировано по следующим направлениям:
Каждый параметр был тщательно скорректирован с учетом конкретных требований заказчика и предполагаемых условий применения.
Позднее заказчик уточнил, что первоначальная потребность составляет всего несколько десятков изделий, и выразил желание дополнительно снизить стоимость решения. В связи с этим мы повторно оптимизировали конструкцию и конфигурацию дисплея:
Таким образом, вместо более сложного TFT-решения был выбран заказной VA ЖК-дисплей, лучше соответствующий простому отображаемому содержимому и требованиям проекта к стоимости.

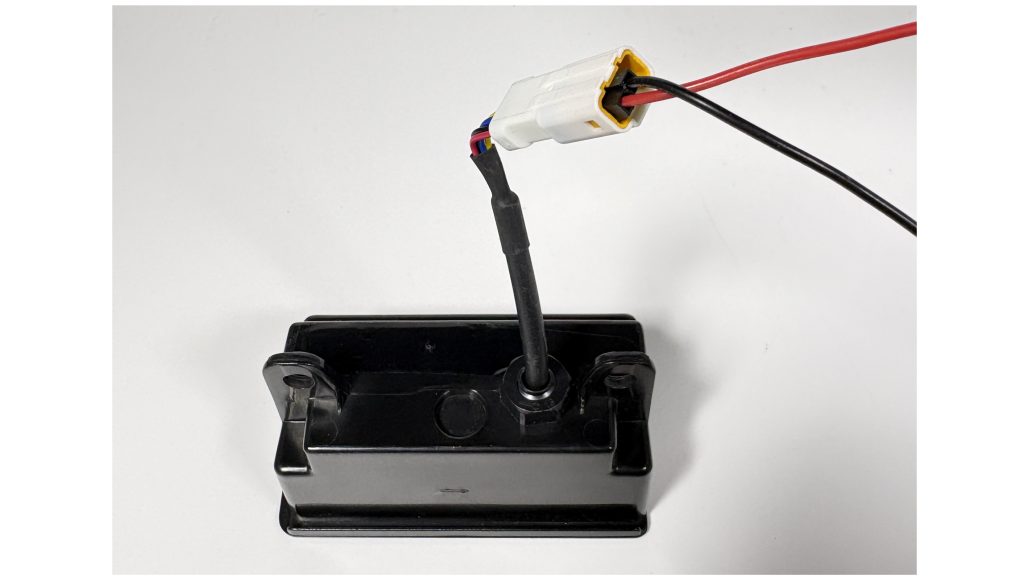

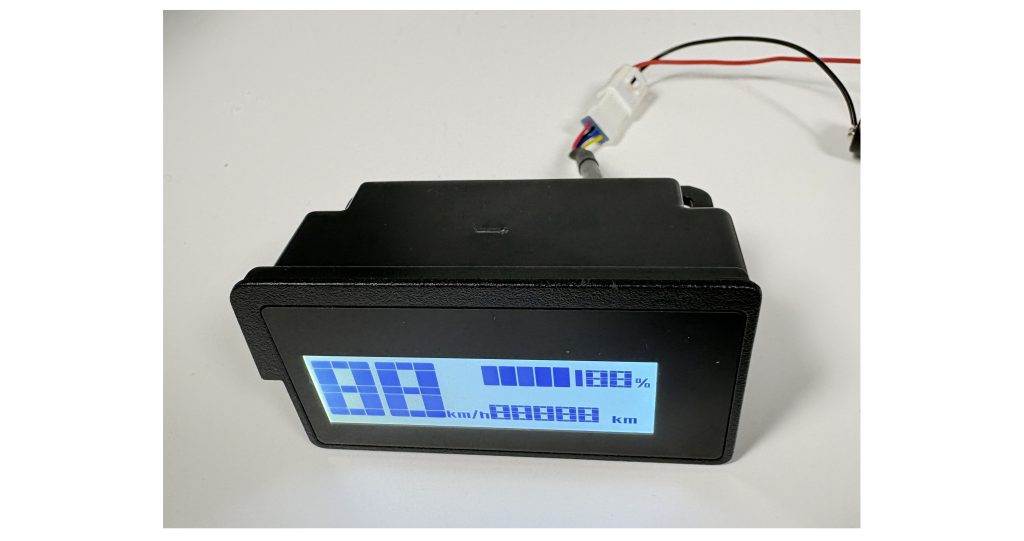

заказной VA ЖК-дисплей с защитой IP67：
Заказной VA ЖК-дисплей + светодиодная подсветка + корпус с 3D-печатью + схема управления и драйвера + соединительный жгут проводов.
Основные особенности индивидуального исполнения:
Такое индивидуальное дисплейное решение позволяет учитывать требования к механической интеграции, условиям эксплуатации и стоимости уже на этапе разработки.
Изображения представлены исключительно в иллюстративных целях. Для защиты конфиденциальности клиентов изображения могут не соответствовать точным моделям изделий, разработанным в рамках представленных проектов.
Изображения представлены исключительно в иллюстративных целях. Для защиты конфиденциальности клиентов изображения могут не соответствовать точным моделям изделий, разработанным в рамках представленных проектов.
После согласования решения с заказчиком мы изготовили образцы для проведения механических и функциональных проверок со стороны заказчика.
Программа оценки образцов включала:
Все образцы прошли процедуру проверки и верификации со стороны заказчика. Результаты подтвердили, что разработанный по индивидуальным требованиям водонепроницаемый ЖК-дисплей соответствует техническим требованиям проекта и требованиям к механической интеграции в конструкцию изделия.
Разработанный дисплей соответствует требованиям заказчика к механической интеграции и модульному монтажу. При этом решение обеспечивает требуемую защиту от воды, защиту от электростатических разрядов, устойчивость к вибрации и электромагнитным помехам, хорошую читаемость, низкое энергопотребление и стабильность долгосрочных поставок.
Заказчик успешно вывел продукт на рынок в установленные сроки. Предложенное дисплейное решение помогло обеспечить соответствие готового изделия как функциональным требованиям, так и целевым ценовым ограничениям.
Успешная реализация проекта также способствовала установлению долгосрочных стабильных партнерских отношений между сторонами в области разработки и поставок дисплейных решений.
Вопрос: Как выбрать ЖК-дисплей с защитой IP67?
Ответ: При выборе дисплея необходимо учитывать функциональные требования, конструкцию корпуса и условия эксплуатации конечного продукта. Защита от проникновения воды должна обеспечиваться комплексным решением, учитывающим конструкцию дисплея, корпус и особенности их интеграции.
Вопрос: Можно ли заказать VA ЖК-дисплей для гольф-кара?
Ответ: Да. EASTERN DISPLAY разрабатывает индивидуальные дисплейные решения с учетом требований заказчика к отображаемой информации, механическим размерам, конструкции и условиям эксплуатации.
Вопрос: Как обеспечить защиту дисплея от воды?
Ответ: Основой решения является комплексный подход к разработке дисплея и его интеграции в корпус изделия. Проектирование выполняется с учетом функциональных и конструктивных требований, а также условий эксплуатации конечного продукта.
Вопрос: Можно ли использовать TFT-дисплей в аналогичном проекте?
Ответ: Да. Мы можем адаптировать компоненты и аппаратную часть в соответствии с требованиями заказчика и разработать индивидуальное решение на базе TFT-дисплея.
Вопрос: Может ли ЖК-дисплей стабильно работать при температуре −40 °C?
Ответ: Для данного проекта задан рабочий температурный диапазон от −40 °C до +80 °C. При разработке учитываются требования к материалам и техническим решениям, необходимым для работы в заданных заказчиком температурных условиях.
Вопрос: Можно ли изготовить корпус дисплея методом 3D-печати?
Ответ: В данном проекте 3D-печать предусмотрена для изготовления корпуса при мелкосерийном производстве. Для крупносерийного производства рассматривается изготовление корпуса методом литья под давлением.
Вопрос: Можете ли вы обеспечить долгосрочные поставки ЖК-дисплеев?
Ответ: Да. Мы ориентируемся на стабильные долгосрочные поставки. При выборе материалов и компонентов для индивидуального дисплейного решения учитывается возможность их долгосрочного использования и доступность. Мы также обеспечиваем постоянную поддержку на протяжении всего жизненного цикла продукта.
Вопрос: Можно ли изменить размеры заказного дисплея, если конструкция корпуса немного изменится?
Ответ: Наша инженерная команда может оперативно скорректировать конструкцию дисплея с учетом незначительных изменений механических размеров, стремясь сохранить его характеристики и согласованные сроки поставки.
