Содержание
（Нажмите на заголовок, чтобы перейти к разделу）

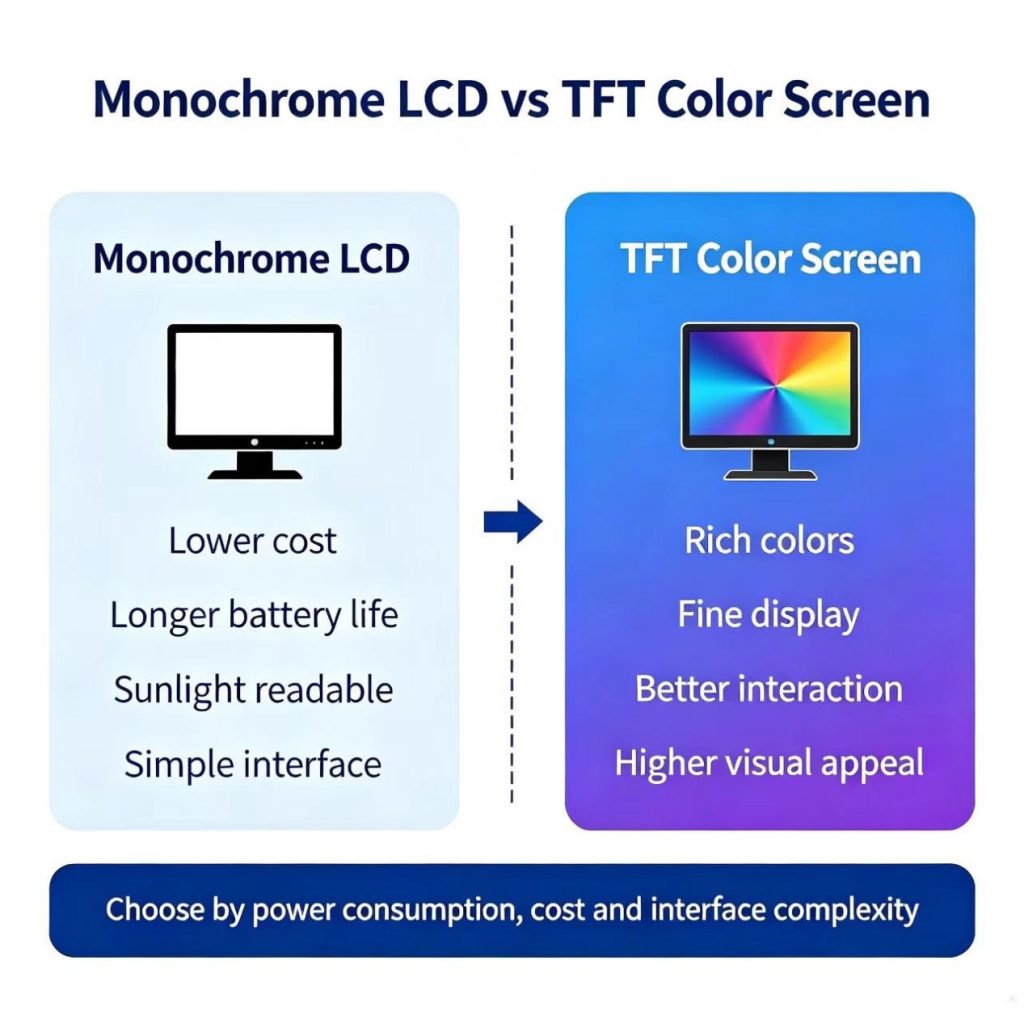

Монохромный ЖК-дисплей или цветной TFT-экран?
Монохромные ЖК-дисплеи (монохромные жидкокристаллические дисплеи) в основном используют эффект скручивания или суперскручивания молекул жидких кристаллов в сочетании с верхним и нижним поляризаторами для формирования чёрно-белого или другого монохромного изображения. К распространённым типам относятся TN, HTN, STN, FSTN, VA и другие. Их основные преимущества — простая конструкция, высокая контрастность и разнообразие цветовых сочетаний фона и символов. Например, можно получить жёлто-зелёный фон с чёрными символами, серо-белый фон с чёрными символами, синий фон с белыми символами или чёрный фон с белыми символами.
В цветных TFT-дисплеях за каждым пикселем расположен тонкоплёночный транзистор, который служит переключающим элементом и обеспечивает точное управление состоянием молекул жидких кристаллов. Полноцветное изображение формируется с помощью цветных светофильтров. TFT-дисплеи отличаются богатой цветопередачей и позволяют отображать изображения, видео и сложные человеко-машинные интерфейсы.
С точки зрения визуального восприятия монохромные ЖК-дисплеи хорошо читаются при ярком окружающем освещении. Это особенно заметно при использовании полупрозрачно-отражающей конструкции: чем ярче окружающий свет, тем чётче может выглядеть изображение. Цветные TFT-дисплеи обеспечивают яркую цветопередачу в помещении, однако для хорошей читаемости на открытом воздухе им требуется яркая подсветка. Монохромные дисплеи обычно тоньше и легче, тогда как TFT-дисплеи имеют несколько большую толщину из-за необходимости использования подсветки, драйверных микросхем и цветных светофильтров.
Энергопотребление. Монохромные ЖК-дисплеи практически не потребляют энергию при статическом отображении, а энергопотребление при динамическом управлении также очень низкое. Благодаря этому они особенно хорошо подходят для устройств с батарейным питанием. TFT-дисплеи требуют постоянного обновления изображения, а их подсветка потребляет значительное количество энергии. В результате общее энергопотребление TFT-дисплея обычно в несколько раз, а иногда и в десятки раз выше, чем у монохромного ЖК-дисплея.
Стоимость. Монохромные ЖК-дисплеи имеют простую конструкцию и схему управления, а стоимость используемых материалов сравнительно низкая. Затраты на изготовление оснастки также ниже. TFT-дисплеи, как правило, дороже, причём их стоимость существенно зависит от размера, разрешения и требований к яркости.
Срок службы. Жидкокристаллические материалы монохромных дисплеев отличаются стабильностью. При нормальных условиях эксплуатации срок службы таких дисплеев может превышать 100 000 часов. Расчётный срок службы светодиодов подсветки TFT-дисплеев обычно составляет 30 000–50 000 часов. Поскольку схема управления TFT-дисплеями сложнее, общий срок службы зависит от подсветки и драйверных микросхем.
Стабильность поставок. Технология производства монохромных ЖК-дисплеев хорошо отработана, а цепочка поставок отличается стабильностью. Однако некоторые материалы, применяемые в устаревших технологических процессах, могут быть сняты с производства. TFT-дисплеи обновляются быстрее, а доступность моделей малых и средних диагоналей зависит от производственных мощностей предприятий, выпускающих панели. Поэтому при выборе TFT-дисплея необходимо учитывать возможность долгосрочных поставок.
Промышленные приборы. Электросчётчики, водосчётчики, терморегуляторы и другие подобные устройства обычно требуют низкого энергопотребления, широкого рабочего температурного диапазона и хорошей читаемости при солнечном свете. Для таких применений рекомендуются монохромные сегментные или графические матричные дисплеи. Если необходимо отображать графики или цветные аварийные индикаторы, можно выбрать компактный TFT-дисплей.
Бытовая техника. Стоимость дисплеев для панелей управления кондиционерами, холодильниками, стиральными машинами и другими бытовыми приборами имеет большое значение, поэтому монохромные ЖК-дисплеи являются одним из основных вариантов. В высококлассной интеллектуальной бытовой технике для повышения интерактивности можно использовать TFT-дисплеи малых и средних диагоналей.
Портативные устройства. Ручные приборы, портативное медицинское оборудование и другие подобные устройства предъявляют высокие требования к энергопотреблению и массе. В таких случаях преимущества монохромных ЖК-дисплеев особенно очевидны. Если необходимо отображать изображения или использовать цветной интерфейс, можно выбрать компактный TFT-дисплей, однако при этом следует учитывать влияние его энергопотребления на время автономной работы устройства.
Интеллектуальные терминалы. POS-терминалы, промышленные HMI-системы, центры управления умным домом и другие подобные устройства обычно требуют богатой цветопередачи и сенсорного управления. Поэтому TFT-дисплеи являются для них основным решением. Монохромные ЖК-дисплеи также могут использоваться для индикации состояния или в качестве вспомогательных экранов с низким энергопотреблением.
Температура. Монохромные ЖК-дисплеи могут работать в широком диапазоне температур. Например, рабочий температурный диапазон дисплеев STN/FSTN может составлять от −30 до +80 °C. При использовании материалов и драйверных микросхем, рассчитанных на широкий температурный диапазон, его можно дополнительно расширить. Рабочая температура промышленных TFT-дисплеев обычно составляет от −20 до +70 °C. При низких температурах время отклика увеличивается, а при превышении верхнего температурного предела жидкие кристаллы могут выйти из строя.
Углы обзора. Монохромные ЖК-дисплеи обычно имеют относительно узкие углы обзора, однако их можно расширить с помощью компенсационных плёнок. TFT-дисплеи, как правило, обеспечивают широкие углы обзора, а технологии IPS и VA позволяют добиться полного угла обзора.
Читаемость при солнечном свете. Монохромные ЖК-дисплеи полупрозрачно-отражающего типа хорошо читаются при ярком солнечном свете без необходимости в яркой подсветке. Для использования TFT-дисплеев на открытом воздухе требуется либо яркая подсветка с яркостью 800–1500 кд/м², либо применение полупрозрачно-отражающей технологии.
Другие факторы. Монохромные ЖК-дисплеи обладают хорошей устойчивостью к вибрациям и ударам. Стекло TFT-дисплеев тонкое, поэтому для повышения механической прочности конструкции может потребоваться дополнительное усиление.
Контрольный список для самостоятельной оценки требований
EASTERN DISPLAY предлагает широкий выбор монохромных ЖК-дисплеев типов TN, HTN, STN, FSTN и VA, монохромных ЖК-модулей — сегментных, символьных и графических матричных, — а также TFT-дисплеев малых и средних диагоналей. Мы можем рекомендовать подходящее решение с учётом требований конкретного проекта.
Наши монохромные ЖК-дисплеи широко применяются в промышленных приборах, бытовой технике, портативных устройствах и интеллектуальных терминалах. Для TFT-дисплеев малых и средних диагоналей доступен широкий выбор стандартных моделей. Кроме того, возможна комплектация ёмкостными или резистивными сенсорными панелями и ламинированными защитными стёклами, что помогает клиентам быстрее завершить процесс выбора.
Монохромные ЖК-дисплеи и цветные TFT-дисплеи не имеют абсолютных преимуществ или недостатков: ключевое значение имеет соответствие дисплея конкретному сценарию применения.
Монохромные ЖК-дисплеи обладают естественными преимуществами с точки зрения низкого энергопотребления, широкого рабочего температурного диапазона, длительного срока службы и устойчивости к электромагнитным помехам. Это делает их подходящими для промышленных приборов, систем управления бытовой техникой, портативных устройств и наружных терминалов.
Цветные TFT-дисплеи незаменимы там, где важны качество изображения, интерактивность и возможности отображения графики. Они подходят для HMI-систем, интеллектуальных терминалов и устройств, требующих сложного взаимодействия между человеком и оборудованием.
Первый шаг при выборе дисплея — не сравнивать, какой вариант лучше в целом, а определить, какой из них действительно соответствует требованиям вашего устройства.
Для получения дополнительной информации пишите на engineering@ed-lcd.com и sale@ed-lcd.com.
В1: Можно ли оснастить монохромный ЖК-дисплей сенсорным управлением?
Да. Интеграция сенсорных кнопок на основе ёмкостной технологии с использованием COG или применение решения с полной ламинацией сенсорной панели позволяют реализовать сенсорное взаимодействие и в монохромном ЖК-модуле. Однако для сложного мультитач-управления и поддержки жестов рекомендуется выбирать TFT-решение.
В2: Может ли монохромный ЖК-дисплей отображать цвет?
Строго говоря, полноценное полноцветное отображение на монохромном ЖК-дисплее невозможно. Однако определённых цветовых эффектов можно добиться с помощью трафаретной печати цветных светофильтров или использования подсветки разных цветов. EASTERN DISPLAY располагает примером применения монохромного сегментного VA ЖК-дисплея с трафаретной цветной печатью в решениях для автомобильных приборных панелей.
В3: Может ли цветной TFT-дисплей работать в широком температурном диапазоне?
Да, но для этого требуется дополнительная инженерная проработка. Рабочий температурный диапазон промышленных TFT-дисплеев можно расширить до −30…+85 °C и даже выше за счёт применения микросхем температурной компенсации, нагревательных цепей и специальных жидкокристаллических материалов. Однако стоимость значительно возрастает, а проектирование системы усложняется.
В4: Каков обычный срок поставки монохромных ЖК-дисплеев?
Промышленные монохромные ЖК-дисплеи отличаются длительным расчётным сроком службы и зрелой технологией производства. Одна и та же модель обычно может стабильно поставляться в течение 5–10 лет. Для продуктов с длительным жизненным циклом это является важным преимуществом.
В5: В каких случаях следует переходить с монохромного дисплея на TFT?
Переход на TFT-дисплей целесообразен, когда необходимо отображать изображения и графики трендов, настраивать устройство через сенсорный экран или часто обновлять интерфейс. Однако если устройству требуется только отображение числовых значений и состояния, переход на TFT, напротив, может привести к дополнительным проблемам, связанным с энергопотреблением, стоимостью и надёжностью.
