Подключение ЖК-дисплея — это не сложная процедура, а последовательность конкретных и проверенных действий. На практике встречаются самые разные случаи: от простого подключения сегментного дисплея к Arduino до интеграции 4,3-дюймового TFT-модуля в промышленный контроллер.
Во многих случаях неисправность вызвана не отказом самого модуля, а типичными ошибками при интеграции: неправильным выбором интерфейса, несоблюдением требований к питанию или отсутствием согласования уровней сигналов.
Первое, что нужно сделать, — изучить маркировку на плате и технические характеристики модуля. Важно различать LCD как технологию отображения и ЖК-модуль как готовое электронное устройство.
Основные типы продукции Eastern Display:

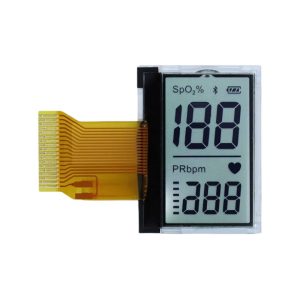

Сегментные ЖК-дисплеи (TN/STN/FSTN) — могут управляться непосредственно микроконтроллером или специализированным драйвером, например HT1621B. В зависимости от используемого контроллера для подключения могут потребоваться такие линии, как VDD, GND, CS, WR и DATA.
Символьные и графические ЖК-дисплеи — обычно используют контроллеры, совместимые с HD44780, с 4- или 8-битным параллельным интерфейсом; также могут использоваться I²C или SPI. Обратите внимание: модуль с адаптером I²C — это не отдельный тип «I²C-дисплея», а обычный HD44780-совместимый модуль с дополнительной платой-переходником.
TFT-модули — могут использовать RGB-интерфейс, например 800×480 при частоте обновления 60 Гц, MIPI DSI или 16-/24-битный параллельный интерфейс. Для них особенно важны тактовая частота, параметры таймингов и фаза сигналов синхронизации.
OLED-модули (SPI/I²C) — например, круглый модуль размером 0,99 дюйма с разрешением 128×115 пикселей. Рабочее напряжение — 3,3 В; внешняя подсветка не требуется. При этом конкретная модель может иметь ограничения по допустимым уровням сигналов, в том числе на линии RESET, поэтому необходимо соблюдать требования технической документации.
Если вы заказываете модуль для конкретного проекта, требуемый интерфейс следует определить уже на этапе подготовки технического задания. После запуска производства его изменение может потребовать доработки конструкции и привести к дополнительным затратам.
ЖК-дисплеи могут работать от напряжения 3,3 В или 5 В, однако это не означает, что их можно подключать к любому источнику питания. Даже небольшое падение напряжения питания может привести к мерцанию или полному отсутствию изображения.
На практике проблемы с инициализацией также могут возникать из-за помех от расположенных рядом DC/DC-преобразователей или других компонентов на линии VDD.
Ключевые параметры
Допустимое отклонение напряжения питания: зависит от конкретной модели и должно соответствовать требованиям технической документации.
Потребляемый ток: зависит от типа дисплея, контроллера и подсветки и может значительно различаться между моделями. Например, сегментный ЖК-дисплей без подсветки обычно потребляет значительно меньше тока, чем TFT-модуль со светодиодной подсветкой.
Логические уровни сигналов: многие современные TFT- и OLED-модули используют логические уровни 3,3 В CMOS, тогда как некоторые старые или совместимые с ними символьные модули могут работать с уровнями 5 В TTL.
Если контроллер работает с логическими уровнями 5 В, а дисплей рассчитан на 3,3 В, необходимо обеспечить совместимость уровней сигналов. Для высокоскоростных интерфейсов вместо простого резистивного делителя обычно используют специализированный преобразователь уровней, например 74LVC245. Выбор схемы согласования должен соответствовать требованиям конкретного интерфейса и техническим характеристикам компонентов.
Одна из наиболее распространённых ошибок — неправильная распиновка RGB-интерфейса. Например, при подключении 24-битного RGB-интерфейса для дисплея с разрешением 800×480 необходимо правильно соединить линии R[7:0], G[7:0] и B[7:0], а также соблюдать требования к сигналам синхронизации.
Неправильное подключение даже одной линии может привести к искажению цветопередачи или другим проблемам с отображением изображения.
Для проверки сигналов используйте осциллограф или логический анализатор. Если соответствующего оборудования нет, начните с минимальной конфигурации, предусмотренной технической документацией: подключите питание, GND, RESET и необходимые линии управления и данных. Затем выполните тестовую процедуру инициализации.
После успешного выполнения процедуры сброса и проверки основных сигналов можно переходить к подключению остальных линий.
На сайте Eastern Display представлены схемы подключения и примеры интеграции для ряда моделей, включая решения для STM32, ESP32 и Raspberry Pi. Соответствующие рекомендации основаны на практических испытаниях, в том числе на тестировании в климатических камерах при температурах от −30 °C до +70 °C.
Многие разработчики копируют код с форумов, не учитывая, что он может быть написан для другого контроллера внутри модуля. Например, ST7789V и ILI9341 используют схожие команды, но могут отличаться требованиями к временным параметрам и последовательности инициализации.
Пропуск одной команды или неправильное значение регистра может привести к тому, что TFT-дисплей не будет отображать изображение.
Для OEM-проектов Eastern Display предоставляет техническую документацию и рекомендуемый код инициализации. В документации могут быть указаны:
точная последовательность команд инициализации;
интервалы времени между командами;
рекомендуемые значения регистров для конкретного температурного диапазона;
рабочие характеристики в режиме ожидания или сна — в зависимости от конкретного контроллера.
При интеграции дисплея эту документацию следует использовать как основной источник технических параметров и рекомендаций.
Успешное подключение ЖК-дисплея — это не только получение изображения на экране. Правильное подключение — лишь один из факторов, обеспечивающих стабильную работу дисплея в реальных условиях эксплуатации: например, в уличном терминале при −25 °C, медицинском оборудовании или промышленной системе с возможными колебаниями напряжения питания.
Поэтому при выборе дисплея необходимо учитывать не только интерфейс и распиновку, но и рабочую температуру, характеристики питания, требования к подсветке, тип ЖК-технологии, условия эксплуатации и требования конкретного оборудования.
Если вы столкнулись с проблемой, не полагайтесь на предположения. Сначала обратитесь к технической документации, проверьте параметры питания с помощью измерительного оборудования и сравните код инициализации с официальными рекомендациями производителя.
Помните: надёжное подключение ЖК-дисплея начинается задолго до первого подключения или пайки — на этапе выбора модуля с учётом требований вашего проекта и условий эксплуатации.
