В этой статье мы расскажем, как выбрать надёжный и точный дисплей: реальных условий эксплуатации, проверки надёжности, сравнения технологических решений и возможностей кастомизации. При выборе дисплея для промышленного оборудования важно учитывать не только стоимость и размер, но и срок службы дисплея, энергопотребление, оптические характеристики и сроки поставки.
При выборе ЖК-дисплея для промышленного прибора, медицинского оборудования или бытового устройства важно учитывать не только его способность отображать информацию, но и точность отображения, стабильность работы при температуре от -20 °C до +70 °C, стабильность контрастности в течение длительного срока эксплуатации, а также читаемость изображения под прямыми солнечными лучами. Все эти факторы непосредственно связаны с надёжностью ЖК-дисплея и его сроком службы.
За последние три года мы протестировали более 120 моделей — от экономичных TN-дисплеев до высоконадёжных TFT-дисплеев с RGB-интерфейсом. Типичная ошибка заключается в том, что клиенты в первую очередь ориентируются на размер и цену, а не на проверку соответствия дисплея реальным условиям эксплуатации.
Преждевременный выход дисплея из строя обычно обусловлен не одной причиной. Перегрев, влажность, вибрация, статическое электричество и деградация подсветки — всё это влияет на срок службы дисплея. Однако ещё чаще проблемы возникают из-за несоответствия температурных условий, временных параметров управления и требований к оптической читаемости.

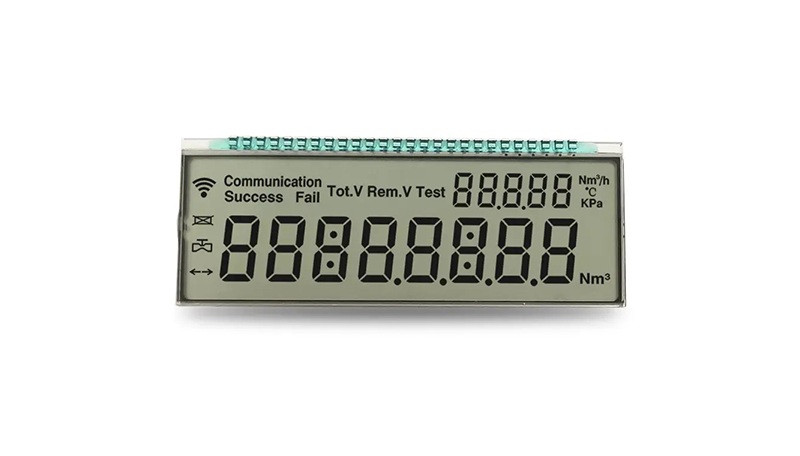

Например, сегментный ЖК-дисплей на основе TN-технологии подходит для термометра для мяса. Однако в системе мониторинга гидравлического давления при несогласованности частоты обновления, коэффициента мультиплексирования и параметров матрицы могут возникать мерцание и перекрёстные помехи. Если стандартный контроллер не откалиброван под конкретную матрицу, это также может привести к проблемам с отображением. По нашим наблюдениям, примерно у 17% клиентов в таких случаях возникали размытость изображения или остаточные изображения, затрудняющие правильное считывание показаний.
При оценке поставщика следует запрашивать не только каталог продукции, но и протоколы испытаний по трём основным направлениям. Такая проверка надёжности дисплея до закупки позволяет оценить, насколько тщательно контролируются его эксплуатационные и оптические характеристики.
Испытания на термоциклирование. Температурный диапазон — от -40 °C до +85 °C; не менее 50 циклов; выдержка при каждой предельной температуре — 30 минут. При необходимости дополнительно проводятся испытания на воздействие влажного тепла при 85 °C и относительной влажности 85% (85 °C/85% RH), а также испытания на термоудар.
Испытания на стабильность подсветки. После 1000 часов непрерывной работы измеряются яркость (кд/м²) и равномерность свечения.
Анализ оптических характеристик. Измеряется контрастность при освещённости 1000 лк, а также проверяется время отклика при температурах -20 °C и +70 °C.
Эти испытания ЖК-дисплеев помогают оценить стабильность их характеристик в заданных условиях. Если поставщик не может предоставить такие протоколы, проблема заключается не просто в отсутствии документации. Это может свидетельствовать о недостаточной эффективности контроля технологических процессов, включая формование стекла, временные параметры управления и фотоэлектрические характеристики, когда проверка ограничивается лишь визуальным осмотром.
Для промышленных, медицинских и автомобильных проектов также необходимо отдельно учитывать требования электромагнитной совместимости (EMC), ISO 13485, IATF 16949 и другие применимые требования.
Многие считают, что TFT — это передовая технология, а OLED — дорогостоящее решение. Однако на практике выбор не так однозначен. Чтобы понять, как выбрать ЖК-дисплей для конкретного устройства, необходимо сравнить не только технологии, но и стоимость, энергопотребление дисплея, срок службы и сроки поставки.
В одном из проектов по разработке анализатора состава тела мы выбрали TN-дисплей с цветной печатью. Его потребляемый ток составляет 0,8 мА при напряжении питания 3 В, а одной батарейки CR2032 хватает на 5 лет работы. Для сравнения, аналогичный TFT-модуль с диагональю 2,4 дюйма потребляет 25 мА и требует дополнительного DC/DC-преобразователя. Разница в стоимости BOM между двумя решениями составляет около 3,2 доллара США за единицу.
Сроки поставки также различаются:
При выборе дисплея не следует ориентироваться исключительно на название технологии. Сравнивая TFT или OLED с монохромным ЖК-дисплеем, необходимо учитывать особенности применения и требования конечного устройства.

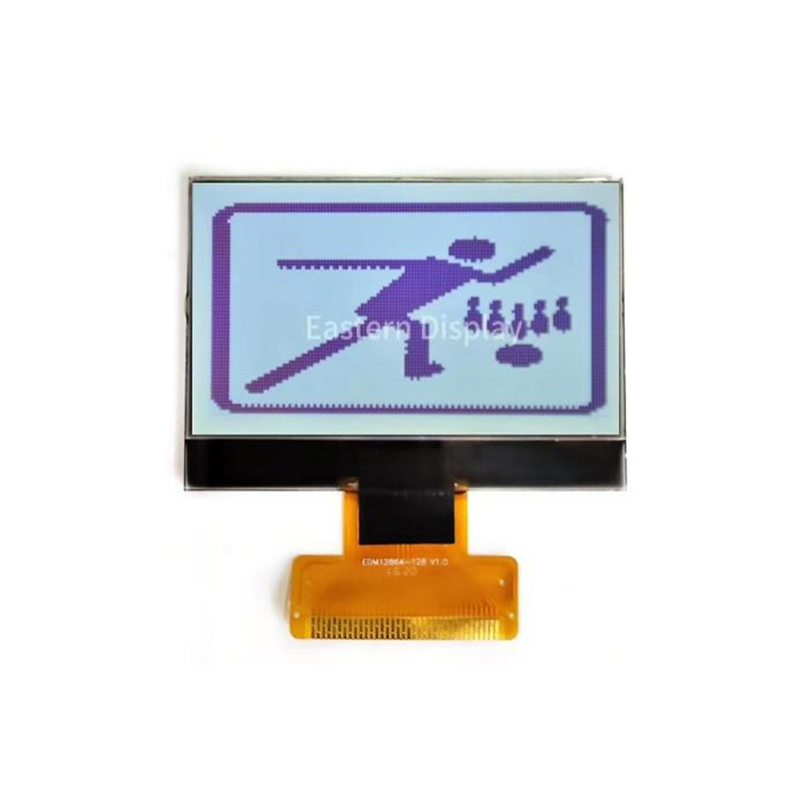

Монохромные ЖК-дисплеи отличаются низким энергопотреблением, невысокой стоимостью и короткими сроками поставки. Они подходят для сегментных и точечно-матричных дисплеев, а также для отражательных дисплеев, предназначенных для использования на открытом воздухе.
TFT-дисплеи обеспечивают хорошую цветопередачу и высокую частоту обновления, но характеризуются более высоким энергопотреблением. Кроме того, необходимо учитывать срок службы подсветки и стоимость решения.

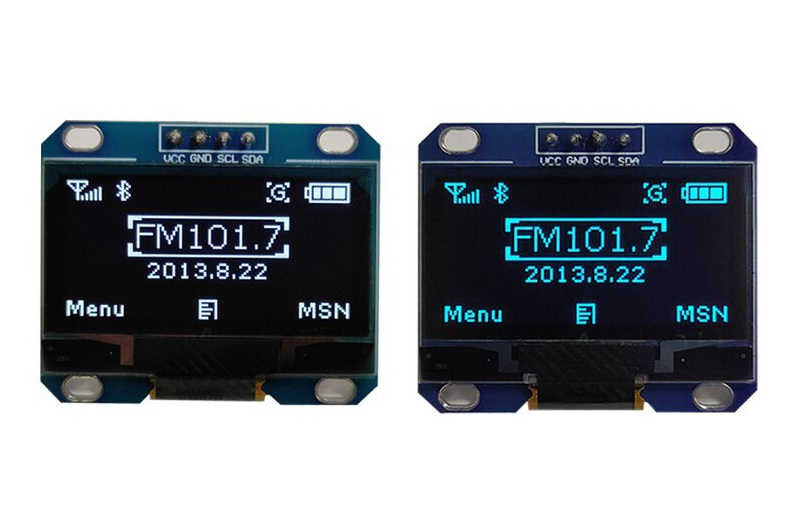

OLED-дисплеи отличаются высокой контрастностью и быстрым откликом. При этом необходимо оценивать время отклика при низких температурах, срок службы, риск выгорания и читаемость на открытом воздухе.
Таким образом, выбор между TFT, OLED и монохромным ЖК-дисплеем зависит от требований конкретного проекта. Для медицинских, автомобильных и промышленных применений также необходимо учитывать требования ISO 13485, IATF 16949, требования к работе в широком диапазоне температур и требования электромагнитной совместимости (EMC).
Мы работаем с зарубежными партнёрами более 30 лет. Среди наших клиентов — производители дальномеров, разработчики диагностического оборудования и другие компании. За это время мы реализовали 10 327 проектов по индивидуальной разработке дисплеев.
Наш основной принцип заключается не просто в адаптации стандартного продукта под требования заказчика, а в проектировании дисплея с учётом конструкции печатной платы, компоновки компонентов, конструкции корпуса и алгоритма управления.
Например, в проекте электроизмерительного прибора с рабочим диапазоном температур от -25 °C до +70 °C мы использовали ЖК-матрицу FSTN с широкими углами обзора и специально разработали компоновку подсветки, не увеличивая толщину дисплейного модуля.
В результате контрастность при температуре -25 °C достигает 12:1 по сравнению с типичным значением 3:1; время отклика составляет 180 мс против 250 мс у аналогичных решений; выход годной продукции достигает 99,4%.
Производственные площадки компании сертифицированы по стандартам ISO 9001:2015, ISO 14001:2015, IATF 16949:2016 и ISO 45001:2018. Эти стандарты охватывают управление качеством, экологический менеджмент, охрану труда и требования автомобильной цепочки поставок соответственно.
ЖК-дисплей — это не просто отдельный компонент, а часть системы. От правильности его выбора зависит, будет ли устройство сохранять репутацию надёжного продукта даже через пять лет эксплуатации или же оно будет регулярно фигурировать в отчётах о послепродажных отказах.
Поэтому при выборе дисплея не стоит начинать с вопроса «Какой размер нам нужен?». Сначала следует определить, при каких температурах и с какой частотой обновления должна отображаться информация, чтобы удовлетворять ключевым потребностям пользователя. Именно такой подход помогает оценить надёжность ЖК-дисплея, требования к его эксплуатации и ожидаемый срок службы ещё до закупки.
Согласно данным по 312 проектам за 2023–2025 годы, такой подход позволяет снизить риски на 68%.
