Введение
Производители приборов нередко сталкиваются с неприятной ситуацией: сегментный ЖК-модуль проходит входной контроль, но после установки в корпус измерительного прибора по краю дисплея появляется белое свечение или яркая линия. Такая краевая засветка сегментного ЖК-модуля редко бывает обычным дефектом качества, ответственность за который можно возложить только на одну из сторон. На практике этот симптом обычно возникает в результате взаимодействия конструкции модуля, исполнения подсветки, механических допусков и процесса сборки на стороне заказчика.
В отличие от потребительских ноутбуков, сегментные ЖК-модули при сборке приборов зажимаются рамками, прокладками, винтами и корпусными элементами. Модуль, который выглядит приемлемо на нашем испытательном стенде, может начать пропускать свет после того, как механическая нагрузка изменит зазоры между ЖК-стеклом, световодом, отражателем и корпусом подсветки.
Поэтому практический вопрос заключается не в том, может ли заказчик устранить проблему самостоятельно, а в том, как поставщику ЖК-модулей и производителю прибора совместно определить, связана ли причина с модулем или с процессом сборки. В этой статье рассматриваются основные причины краевой засветки, долгосрочные корректирующие меры и временные решения, которые могут снизить её выраженность до проверки и подтверждения окончательного решения.
Краевая засветка сегментного ЖК-модуля может быть как дефектом со стороны поставщика, так и проблемой, вызванной сборкой. Разграничивать эти случаи следует на основании фактических данных, а не предположений. Один и тот же визуальный симптом может наблюдаться при входном контроле, после закрытия корпуса или только спустя некоторое время эксплуатации. Если краевая засветка присутствует до начала механической сборки при условиях контроля, согласованных в спецификации, то её причина, скорее всего, связана с конструкцией модуля или технологическим процессом его изготовления. Если модуль проходит входной контроль, но начинает пропускать свет после установки в корпус производителем прибора, в первую очередь следует проверить процесс сборки, допуски корпуса и конструкцию крепления.
Для производителя прибора наиболее эффективный подход — последовательно исключать влияние отдельных факторов. Сначала проверьте модуль в состоянии поставки. Затем установите его в заведомо исправный корпус и повторите проверку. После этого снимите механическую нагрузку или ослабьте крепёж в контролируемой последовательности и проследите, изменится ли засветка.
Если засветка сохраняется независимо от корпуса, нам, как поставщику, необходимо провести расследование. Если же её появление зависит от конкретного корпуса или способа затяжки крепежа, следует проанализировать процесс сборки и механическую конструкцию на стороне заказчика. Перекрёстное тестирование — установка подозрительного модуля в заведомо исправный корпус и заведомо исправного модуля в корпус, в котором наблюдается проблема, — позволяет быстро определить, связана ли засветка с модулем или со сборкой.
Именно поэтому решения по качеству между поставщиком ЖК-модулей и производителем прибора нельзя принимать на основании единичного наблюдения в тёмной комнате. На результат влияют согласованный стандарт контроля, предельный образец, условия окружающего освещения, угол обзора и состояние модуля: до сборки, после сборки или после испытаний на старение.
Модуль, соответствующий нашему стандарту контроля, может стать неприемлемым после того, как заказчик создаст неравномерное давление с помощью рамки, прокладки или определённой схемы расположения винтов. И наоборот, если модуль уже выходит за пределы допустимого по предельному образцу до сборки, проблему нельзя объяснять исключительно процессом сборки. Только после получения соответствующих данных стороны должны определить ответственность и решить, следует ли забраковать партию или инициировать корректирующие действия.

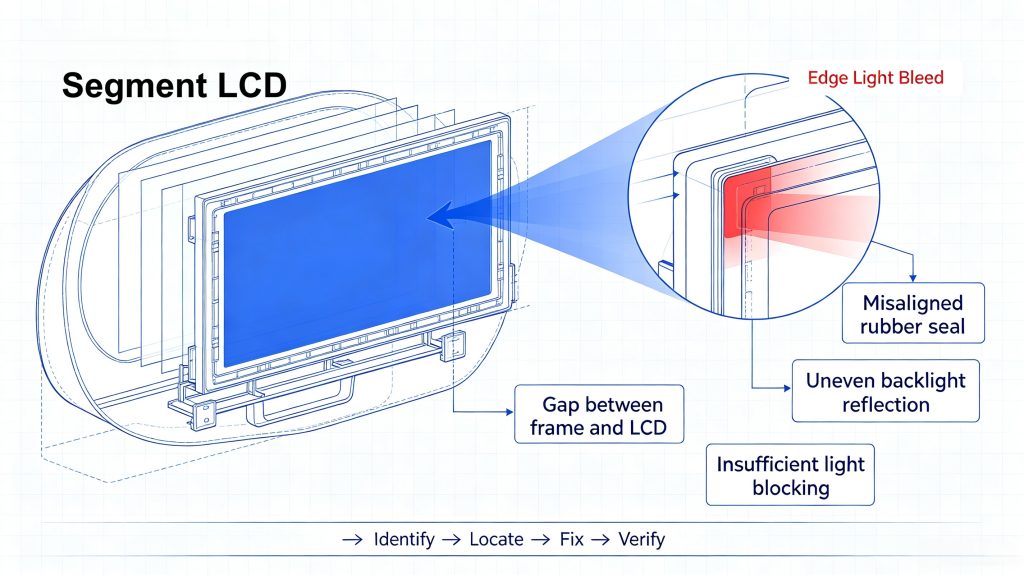

Причины краевой засветки в собранных приборах с сегментными ЖК-модулями можно разделить на две группы: факторы, связанные с самим модулем, и факторы, обусловленные сборкой. На практике большинство рекламаций по результатам эксплуатации связано с взаимодействием этих двух групп факторов.
Со стороны модуля уязвимым участком часто становится периферийная область ЖК-стекла. Если чёрная матрица не полностью закрывает край стекла либо герметизация края, поляризатор или элементы светозащиты подсветки недостаточны, свет от подсветки может выходить наружу по краям дисплея. Световод и отражатель также играют важную роль. Если их края недостаточно защищены от утечки света или они направляют отражённый свет к боковой стенке задней панели, по краю дисплея может появиться яркая линия или полоса. Конструкция корпуса подсветки, рамки и клеевого слоя, чувствительного к давлению, определяет, какой запас по допускам предусмотрен до возникновения утечки света.
Со стороны сборки основным фактором является механическое напряжение. При монтаже модуля производителем прибора рамка, прокладка, винты, защёлки или передняя панель могут создавать давление на край модуля. Если давление распределяется неравномерно, зазор между ЖК-стеклом и узлом подсветки локально изменяется. Это может открыть путь для выхода света по краю или изменить оптическую связь между световодом и дисплеем.
На распределение давления влияют последовательность и момент затяжки винтов, плоскостность корпуса, степень сжатия пеноматериала или резиновых прокладок, а также посадка переднего окна. Конструкция, которая работает на плоской оснастке, может оказаться непригодной для литого корпуса с уклонами стенок, рёбрами жёсткости или неровными посадочными поверхностями.
Тепловые и другие факторы окружающей среды также могут способствовать появлению засветки после сборки. В процессе работы прибора материалы расширяются и сжимаются с разной скоростью. Поляризатор, стекло, пластиковая рамка и компоненты подсветки реагируют на изменения температуры по-разному, что может повлиять на состояние герметизации края.
Кроме того, загрязнения — например, масло, отпечатки пальцев или остатки клея на стекле либо световоде — могут рассеивать свет и имитировать краевую засветку или усиливать её. В сегментных ЖК-модулях с металлическими штырьковыми выводами, зебра-коннекторами или FPC, закреплёнными методом приклеивания, давление, необходимое для обеспечения электрического контакта при сборке, также может создавать локальные механические напряжения вблизи края.
Наиболее эффективные улучшения требуют совместной работы обеих сторон. Как поставщик ЖК-модулей, мы можем оптимизировать конструкцию светозащиты по краям модуля. Это может включать увеличение площади покрытия чёрной матрицей, дополнительную герметизацию края, улучшенную обработку краёв световода и отражателя, применение рамки подсветки, ограничивающей боковую утечку света, а также оптимизацию распределения давления для защиты ЖК-стекла от локальных механических напряжений.
Мы также можем предоставить чёткие инструкции по обращению с модулем и его сборке, подготовить и согласовать предельные образцы, а также определить этап контроля, на котором должен оцениваться модуль.
Производитель прибора может улучшить механический интерфейс между модулем и корпусом. Плоскостность корпуса, конструкцию рамки, степень сжатия прокладки, последовательность затяжки винтов, контроль момента затяжки и расположение защёлок необходимо рассматривать как единую систему. Как правило, равномерное распределение давления предпочтительнее сосредоточения усилия в нескольких точках.
Правильно спроектированная прокладка из пеноматериала или резины может компенсировать отклонения размеров и снизить локальные механические напряжения по краям модуля. Переднее окно и рамка не должны оказывать непосредственного давления на активную область дисплея или уплотнение по его краю. Если в модуле используются штырьковые выводы или зебра-коннектор, давление, необходимое для обеспечения электрического контакта, по возможности следует отделить от давления, воздействующего на край дисплея.
Обе стороны должны согласовать единый метод контроля. Модуль необходимо проверять как в состоянии поставки, так и после сборки при одинаковых условиях освещения и наблюдения. Предельные образцы должны быть согласованы, подписаны и сохранены обеими сторонами.
Если в партии обнаружена краевая засветка, команда должна использовать данные прослеживаемости партии, записи о сборке и результаты перекрёстного тестирования, чтобы локализовать причину. Если проблема связана с механическими факторами, производитель прибора часто может уменьшить засветку, скорректировав процесс сборки или конструкцию корпуса. Если причина связана с модулем, мы должны пересмотреть его конструкцию или технологический процесс и повторно подтвердить соответствие согласованному предельному образцу.
В любом случае изменения необходимо проверить как на модулях до сборки, так и на собранных приборах до запуска полномасштабного производства. Если краевая засветка превышает согласованные критерии приёмки на согласованном этапе контроля, партию следует забраковать либо необходимо инициировать корректирующие действия.
Пока окончательное решение ещё находится на стадии исследования, производитель прибора и мы, как поставщик ЖК-модулей, можем применить несколько временных мер для уменьшения видимости краевой засветки без изменения спецификации модуля. Эти меры не заменяют устранение первопричины, но могут помочь поддержать непрерывность производства и сократить количество жалоб клиентов в краткосрочной перспективе.
Одна из практических мер — временная корректировка процесса крепления. Изменение последовательности затяжки винтов, например переход к диагональной схеме, в сочетании с контролируемым снижением момента затяжки может способствовать более равномерному распределению давления по краю модуля. Это позволяет уменьшить локальное сжатие, которое может создавать путь для утечки света.
Другая мера — установка временной податливой прокладки или пеноматериальной подкладки между краем модуля и рамкой либо корпусом. Правильно расположенная полоса пеноматериала может компенсировать отклонения размеров и выровнять распределение давления без значительных дополнительных затрат. Однако материал должен быть совместим с условиями эксплуатации прибора и не должен мешать электрическим соединениям.
Со стороны модуля можно временно нанести светонепроницаемую ленту на край подсветки или ЖК-стекла, если эта мера согласована с нами и лента не влияет на монтажные размеры или оптические характеристики. Следует выбирать ленту с низким газовыделением и стабильной адгезией.
В некоторых случаях небольшое снижение яркости подсветки или корректировка контрастности дисплея может сделать засветку менее заметной для конечного пользователя. Однако такие изменения могут ухудшить читаемость дисплея, поэтому их необходимо проверить и подтвердить. В приборах с программным управлением использование более тёмного фона или маски в пользовательском интерфейсе также может уменьшить визуальное влияние краевой засветки.
Все временные меры должны быть задокументированы, проверены на собранных приборах и одобрены обеими сторонами. Их применение должно быть ограничено по времени; после установления первопричины временные решения необходимо заменить постоянными корректирующими мерами.
Команда должна отслеживать затронутые партии и собирать данные, чтобы подтвердить, действительно ли временные меры снижают частоту жалоб. Если засветка остаётся отчётливо видимой при нормальном рабочем освещении и влияет на читаемость дисплея, временные меры недостаточны. В таком случае партию необходимо обрабатывать в соответствии с согласованными критериями приёмки.
В: Производитель прибора замечает краевую засветку только после сборки. Может ли он сразу заявить, что сегментный ЖК-модуль дефектный?
О: Нет. Сначала модуль необходимо проверить в состоянии поставки при согласованных условиях контроля. Если модуль до сборки уже не соответствует критериям предельного образца, ответственность лежит на нас как на поставщике. Если модуль проходит контроль до сборки, но собранный прибор не соответствует требованиям, вероятнее всего, проблема связана с процессом сборки, корпусом, прокладкой или способом затяжки крепежа.
Перекрёстное тестирование — установка подозрительного модуля в заведомо исправный корпус и заведомо исправного модуля в корпус, в котором наблюдается проблема, — позволяет быстро определить, связана ли засветка с модулем или со сборкой. Только после получения соответствующих данных стороны должны определить ответственность.
В: Какие временные меры можно применять, пока исследуется первопричина?
О: К временным мерам относятся корректировка последовательности и момента затяжки винтов для более равномерного распределения давления, установка податливой прокладки из пеноматериала или резины по краю модуля, нанесение светонепроницаемой ленты на край подсветки или стекла с нашего согласия, а в некоторых случаях — небольшое снижение яркости подсветки или корректировка фона дисплея.
Эти меры необходимо проверить на собранных приборах, задокументировать и согласовать с обеими сторонами. Они не являются окончательным решением и должны быть заменены постоянными корректирующими мерами после установления первопричины.
В: В каких случаях следует забраковать партию или инициировать корректирующие действия?
О: Партию следует забраковать либо необходимо инициировать корректирующие действия, если краевая засветка превышает согласованные критерии приёмки на согласованном этапе контроля.
Если модули до сборки не соответствуют предельному образцу при установленных условиях контроля, ответственность лежит на нас как на поставщике. Если модули проходят контроль до сборки, но стабильно не соответствуют требованиям после сборки, необходимо исследовать процесс сборки заказчика или механическую конструкцию прибора.
Даже если проблема затрагивает небольшое количество изделий, целесообразно принять меры по локализации проблемы, провести анализ первопричины и инициировать корректирующие действия. Это особенно важно для приборов, в которых читаемость дисплея влияет на безопасность или доверие пользователя.
Если в вашем приборе наблюдается краевая засветка, отправьте нам информацию о затронутой партии модулей, чертёж корпуса и описание условий сборки. Это позволит нам совместно провести перекрёстное тестирование, проанализировать результаты и согласовать корректирующие или временные меры.
