Как выбрать подходящее разрешение TFT/OLED-дисплея? Подробное руководство

Разрешение TFT/OLED-дисплея определяет, какой объём информации можно отобразить на экране и насколько чётким будет изображение. Однако принцип «чем выше разрешение, тем лучше» работает не всегда. Чрезмерно высокое разрешение увеличивает вычислительную нагрузку на основной контроллер и энергопотребление, а на экранах небольшого размера может сделать текст и значки слишком мелкими, что затрудняет их чтение.

Содержание

• Почему выбор разрешения является ключевым решением в проектах промышленных дисплеев?
• Как выбрать подходящее разрешение в зависимости от отображаемого содержимого?
• Принципы соответствия размера и разрешения
• Ограничения производительности основного контроллера при выборе разрешения
• FAQ: часто задаваемые вопросы о выборе разрешения

（Нажмите на заголовок, чтобы перейти к разделу）

1. Почему выбор разрешения является ключевым решением в проектах промышленных дисплеев?

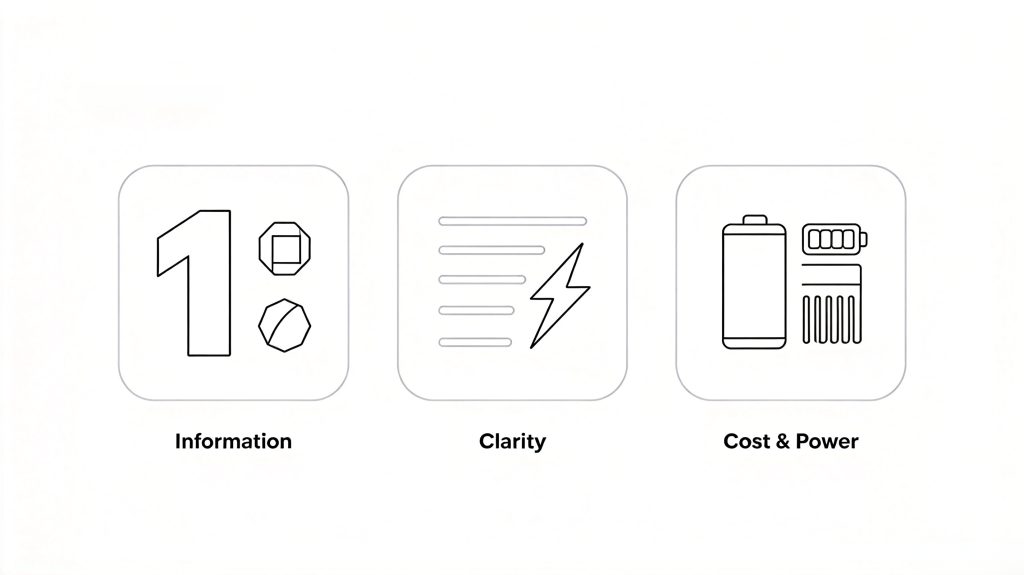

В проектах промышленных дисплеев выбор разрешения напрямую влияет на три ключевых аспекта.

Информационная ёмкость. Разрешение определяет, какой объём информации экран может отображать одновременно. Разрешение 800×480 подходит для отображения ограниченного объёма данных и простого интерфейса, тогда как 1920×1080 позволяет одновременно отображать несколько групп параметров, графики в реальном времени и меню управления. Перед выбором разрешения необходимо определить типы контента и объём информации, которые должен отображать экран.

Чёткость и читаемость. При одинаковом размере экрана более высокое разрешение обеспечивает большую плотность пикселей и более чёткие контуры текста. Однако чрезмерно высокое разрешение на экранах небольшого размера может сделать текст слишком мелким и затруднить его чтение.

Стоимость системы и энергопотребление. Чем выше разрешение, тем выше требования к графической производительности основного чипа, пропускной способности памяти и объёму памяти, необходимой для обработки данных. Если основная аппаратная платформа не способна эффективно работать с выбранным разрешением, изображение может отображаться с задержками, а экран может не включаться.

2. Как выбрать подходящее разрешение в зависимости от отображаемого содержимого?

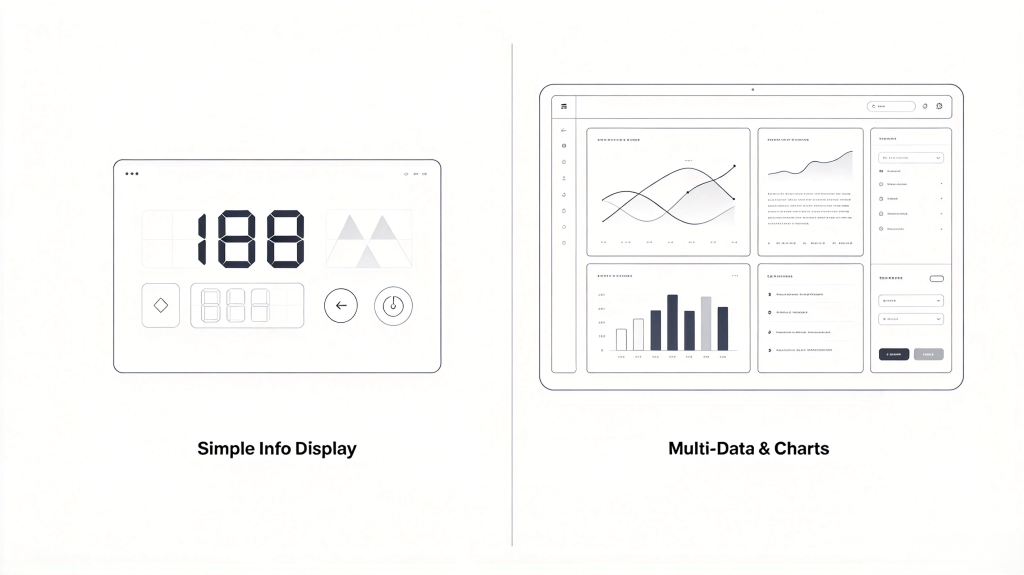

Самый простой способ выбрать разрешение дисплея — сначала определить, какое содержимое он должен отображать.

Отображение простых данных (800×480 / 1024×600)

Если устройству необходимо отображать лишь небольшой объём данных, например температуру, частоту вращения или коды ошибок, без сложных графиков и детализированных изображений, разрешения 800×480 или 1024×600 достаточно для чёткого отображения информации.

Типичные области применения: небольшие панели управления датчиками, простые панели управления станками и терминалы мониторинга состояния оборудования.

Отображение большого объёма данных и графиков (1280×720 / 1920×1080)

Если устройству необходимо одновременно отображать несколько групп производственных параметров, кривые в реальном времени или интерфейс управления и изображение с системы мониторинга в отдельных окнах, рекомендуется выбирать разрешение 1280×720 или 1920×1080. Это позволяет отображать большой объём информации без перекрытия текста и сохранять чёткость графиков.

Типичные области применения: промышленные шкафы управления на базе PLC среднего класса, медицинские мониторы и терминалы управления складскими системами.

3. Принципы соответствия размера и разрешения

Разрешение должно соответствовать размеру экрана. Несоответствие может привести к следующим проблемам:

Маленький экран со слишком высоким разрешением. Плотность пикселей становится чрезмерно высокой, и человеческий глаз может не различать дополнительную детализацию. При этом возрастают аппаратная нагрузка и стоимость системы.

Большой экран со слишком низким разрешением. На большом экране пиксели становятся более заметными, что может приводить к размытию контуров текста и искажению графиков.

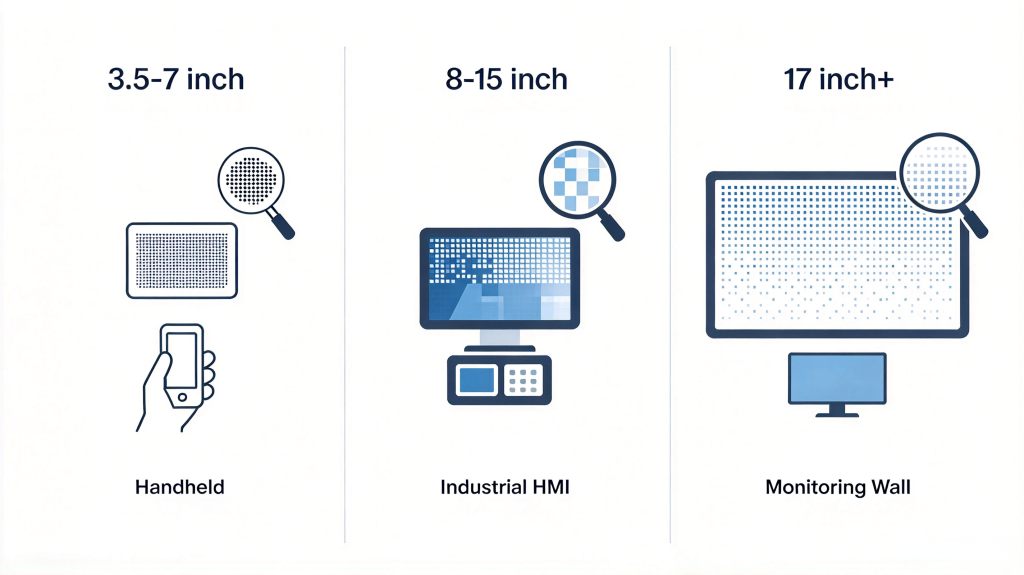

Справочные значения разрешения для разных размеров экрана

4. Ограничения производительности основного контроллера при выборе разрешения

При выборе разрешения инженеру необходимо тщательно оценить возможности основной аппаратной платформы. Выбранное разрешение должно находиться в пределах её возможностей по обработке и выводу изображения.

При оценке возможностей основного контроллера необходимо проверить следующие параметры:

Графическая производительность. Высокое разрешение требует более мощного GPU для рендеринга графики и обновления пользовательского интерфейса.

Пропускная способность интерфейса. Различные интерфейсы обеспечивают разную пропускную способность. SPI подходит для дисплеев с более низким разрешением; RGB поддерживает средние разрешения; LVDS поддерживает 1080p; MIPI поддерживает более высокие разрешения.

Объём памяти. При высоком разрешении требуется больше памяти для хранения буфера кадра.

Рекомендации по выбору: прежде чем окончательно определять разрешение, необходимо проверить тип интерфейса дисплея и максимальное разрешение, поддерживаемое основной аппаратной платформой. Если основной контроллер поддерживает только интерфейс RGB, а выбранная панель с разрешением 1080p требует интерфейса LVDS, потребуется дополнительный мостовой чип. Это увеличит стоимость системы и площадь, занимаемую компонентами на печатной плате (PCB).

5. FAQ: часто задаваемые вопросы о выборе разрешения

Q1: Чем выше разрешение дисплея, тем лучше?

A1: Нет. Разрешение должно соответствовать размеру экрана, отображаемому содержимому и производительности основного контроллера. Чрезмерно высокое разрешение на экранах небольшого размера может сделать текст слишком мелким для чтения. На контроллерах с недостаточной производительностью оно может вызывать задержки при отображении изображения, а также приводить к неоправданному увеличению затрат.

Q2: Какое разрешение обычно используется в промышленных HMI?

A2: В HMI начального уровня обычно используются разрешения 800×480 или 1024×600, в HMI среднего класса — 1280×800, а в HMI высокого класса — 1920×1080. Конкретный выбор зависит от сложности отображаемого содержимого и размера экрана.

Q3: Какое разрешение выбрать для 7-дюймового экрана?

A3: Наиболее распространённые разрешения для 7-дюймовых экранов — 800×480 и 1024×600. Они обеспечивают чёткое отображение текста и графики на 7-дюймовом экране и удовлетворяют большинство потребностей промышленных HMI и измерительных приборов. Если необходимо отображать более сложное содержимое, можно выбрать разрешение 1280×720.

Q4: Какое разрешение обычно используется для небольших OLED-дисплеев?

A4: К распространённым разрешениям небольших OLED-дисплеев относятся 128×64, 128×128, 240×240, 320×320 и другие. Выбор зависит от сложности отображаемого содержимого: для простой индикации состояния достаточно разрешения 128×64, тогда как для графического интерфейса требуется разрешение 240×240 или выше.

Нужна помощь с выбором разрешения или образцы для тестирования?

Если вам нужны рекомендации по выбору разрешения дисплея для вашего проекта, технические характеристики конкретных моделей или образцы для тестирования, свяжитесь с инженерной командой EASTERN DISPLAY.
