Серия ML1001-1B представляет собой статические драйверы LCD COG (Chip on Glass — кристалл на стекле), производимые компанией Minilogic. В микросхемах используется технология золотых бамперов (gold bumping). Серия предназначена для заказных COG-модулей, в которых требуется низкое энергопотребление и монохромный LCD.
Ключевые характеристики
Возможности управления: одна микросхема управляет до 40 сегментов. Благодаря каскадному подключению можно управлять LCD-панелями с 80 или 120 сегментами.
Диапазон напряжения питания: напряжение питания логической части и LCD составляет от 2,0 до 6,0 В.
Низкий ток потребления: в типовых условиях эксплуатации (питание 3 В, без нагрузки) ток потребления составляет всего 25 мкА.
Рабочая температура: широкий диапазон от −40 до +80 °C, при этом температурная компенсация в данном диапазоне не требуется.
Интерфейс и управление: простой последовательный интерфейс связи с микроконтроллером использует три вывода: DIN (вход данных), DCLK (тактовый сигнал) и LOAD (загрузка данных). Кроме того, микросхема имеет встроенный генератор 32 кГц, функцию управления мерцанием отображаемых данных, схему сброса при включении питания и другие функции.
В зависимости от количества управляемых сегментов серия включает следующие модели:
| Модель | Количество управляемых сегментов | Тип корпуса |
| ML1001-1U | 40 | Кристалл с золотыми бамперами (Gold Bump Die) |
| ML1001-2U | 80 | Кристалл с золотыми бамперами |
| ML1001-3U | 120 | Кристалл с золотыми бамперами |
Ключевое преимущество серии — низкий ток потребления. Он обеспечивается как архитектурой микросхемы и набором реализованных функций, так и ее электрическими характеристиками.
В микросхеме интегрированы схемные решения, специально разработанные для снижения энергопотребления, что позволяет оптимизировать потребление энергии на уровне системы.
Гибкий выбор источника тактирования: можно использовать встроенный генератор 32 кГц либо подавать внешний тактовый сигнал через вывод FIN. В зависимости от требований приложения внешний тактовый сигнал можно выбрать с более низкой частотой или более высокой точностью, что позволяет дополнительно оптимизировать энергопотребление.
Отключение встроенного генератора: микросхема имеет вывод OEN, который позволяет отключить внутренний генератор. Если система использует внешний тактовый сигнал, внутренний генератор можно отключить, исключив его дополнительное энергопотребление.
Встроенный сброс при включении питания (POR): встроенная схема POR обеспечивает корректный запуск микросхемы при подаче питания и предотвращает повышенное энергопотребление, связанное с некорректным запуском.
Электрические характеристики
Низкий ток потребления: в типовых условиях эксплуатации (питание 3 В, без нагрузки) ток потребления составляет всего 25 мкА.
Широкий диапазон напряжения питания: поддерживается напряжение питания от 2,0 до 6,0 В. Возможность работы при низком напряжении особенно важна для портативных устройств с батарейным питанием, где необходимо контролировать энергопотребление.
Кроме того, особенности статического управления LCD могут давать преимущества в определенных приложениях. В отличие от мультиплексного управления, статический режим требует большего количества линий управления, но обеспечивает стабильное управление сегментами без их последовательного мультиплексирования. В ряде приложений это позволяет снизить энергопотребление при отображении статичной информации, а также обеспечить высокую контрастность и широкий угол обзора.
Да, однако выбор альтернативы зависит от ключевых требований конкретного приложения — минимального энергопотребления, количества управляемых сегментов, требований к надежности, совместимости по напряжению и стоимости.
Ниже приведено сравнение по трем основным сценариям.
Для приложений с минимальным энергопотреблением: EM6115
Если приложение предъявляет особенно высокие требования к энергопотреблению, например портативное устройство с питанием от батарейки, EM6115 может рассматриваться как один из подходящих вариантов.
Ток потребления: типовой ток потребления EM6115 составляет всего 130 нА, что значительно ниже показателя ML1001-1B — 25 мкА. При прочих равных условиях это может способствовать увеличению срока службы батареи.
Ограничение по напряжению питания: максимальное напряжение питания EM6115 ниже и составляет 3,6 В. Поэтому перед заменой необходимо убедиться в совместимости микросхемы с существующим источником питания системы.
Типичные применения: портативные устройства и другие системы с батарейным питанием, предъявляющие повышенные требования к энергопотреблению и работающие при напряжении питания не более 3,6 В.
Если приоритетом является минимальное энергопотребление, EM6115 может рассматриваться как подходящий вариант при условии совместимости по напряжению питания и другим параметрам.
Если требуется большее количество управляемых сегментов: решения NXP
Если необходимо одновременно снизить энергопотребление и увеличить количество управляемых сегментов либо обеспечить дополнительные требования к надежности, можно рассмотреть серии NXP PCA85132 и PCA85133.
Ток потребления: типовой ток потребления PCA85132 составляет 4 мкА. Это выше, чем у EM6115, но значительно ниже показателя ML1001-1B.
Количество управляемых сегментов: поддерживается управление до 160 сегментами, что превышает максимальное количество сегментов ML1001-1B — 120.
Гибкость конфигурации: поддерживаются как статический режим, так и режим мультиплексирования, что позволяет адаптировать конфигурацию драйвера к требованиям конкретного дисплея.
Надежность: некоторые модели соответствуют автомобильным стандартам, что может быть важно для применений с повышенными требованиями к надежности.
Если проект требует сочетания низкого энергопотребления, большего количества управляемых сегментов и дополнительных требований к надежности, решения NXP могут рассматриваться в качестве альтернативы ML1001-1B.
Для чувствительных к стоимости приборов учета: ML1001-1B

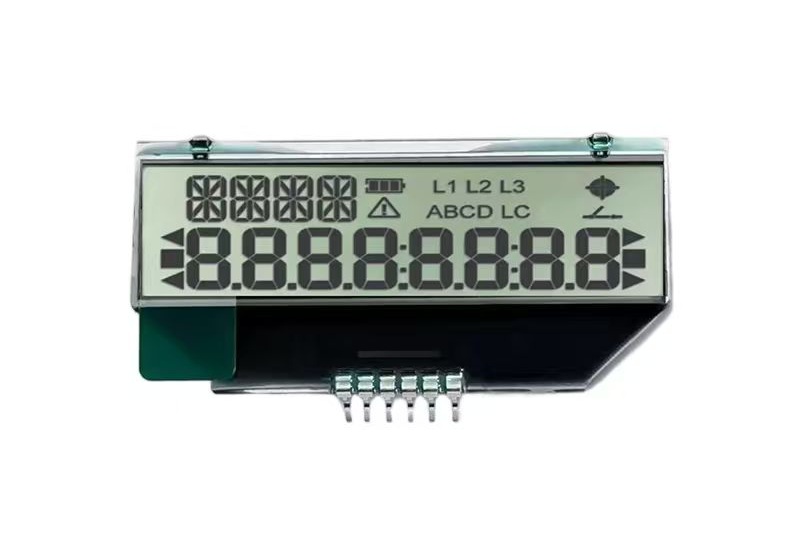

Для чувствительных к стоимости приборов учета, таких как электросчетчики, водосчетчики и газовые счетчики, серия драйверов LCD COG ML1001-1B может оставаться подходящим решением при условии, что ее характеристики соответствуют требованиям проекта.
Стоимость: при токе потребления 25 мкА, широком диапазоне напряжения питания 2,0–6,0 В и рабочем диапазоне температур от −40 до +80 °C ML1001-1B позволяет сохранить конкурентоспособную стоимость решения.
Соответствие требованиям применения: статический режим управления может быть особенно удобен для приборов, отображающих преимущественно статичную информацию, обеспечивая высокую контрастность и широкий угол обзора.
Без необходимости перепроектирования: если существующая система уже разработана на базе ML1001-1B, сохранение этой микросхемы позволяет избежать дополнительных затрат и времени на перепроектирование и повторную валидацию.
Если требования проекта по энергопотреблению, количеству сегментов и напряжению питания находятся в пределах возможностей ML1001-1B, замена микросхемы может не потребоваться.
Дополнительные рекомендации по замене
Различия интерфейсов: ML1001-1B использует трехпроводной последовательный интерфейс (DIN, DCLK, LOAD), тогда как EM6115 и решения NXP чаще используют SPI или I²C. При замене могут потребоваться изменения аппаратной и программной части системы.
Различия корпусов: ML1001-1B выпускается в виде кристалла с золотыми бамперами (Gold Bump Die), тогда как альтернативные решения могут иметь другие типы корпусов. Необходимо проверить совместимость с существующей PCB или конструкцией COG.
Проверка совместимости: перед окончательным выбором рекомендуется ознакомиться с официальными datasheet соответствующих микросхем и комплексно оценить ток потребления, количество управляемых сегментов, диапазон напряжения питания, тип интерфейса, корпус и стоимость с учетом реальных условий применения.
FAQ
Q1: Что означает низкий ток потребления 25 мкА на практике?
При напряжении питания 3 В и без нагрузки типовой ток потребления составляет всего 25 мкА. Поддержка широкого диапазона напряжения питания от 2,0 до 6,0 В, а также встроенный генератор 32 кГц и возможность его отключения через вывод OEN позволяют дополнительно оптимизировать энергопотребление в зависимости от требований системы.
Фактический ток потребления зависит от используемой LCD-панели, режима работы и конкретного приложения.
Q2: Что проверить перед заменой микросхемы на более энергоэффективную?
Перед заменой необходимо проверить:
Неправильный выбор альтернативной микросхемы может потребовать дополнительных изменений аппаратной и программной части системы и увеличить общую стоимость проекта.
Q3: В каких случаях замена ML1001-1B может быть нецелесообразна?
Чувствительные к стоимости приборы учета: если основными требованиями являются низкая стоимость, умеренное энергопотребление и поддержка необходимого количества сегментов, существующее решение может соответствовать требованиям проекта.
Устройства, уже запущенные в массовое производство: замена микросхемы может потребовать повторной проверки, валидации и сертификации конструкции.
Требования к отображению до 120 сегментов: при использовании каскадного подключения возможности серии ML1001-1B могут быть достаточными для такого проекта.
Умеренные требования к энергопотреблению: если ток потребления 25 мкА соответствует требованиям системы, переход на другую микросхему может не дать существенных преимуществ.
Стабильная работа и поставки: если существующая конструкция уже обеспечивает требуемую надежность и стабильность поставок, необходимость в замене только ради использования другого драйвера может отсутствовать.
Иными словами, если ML1001-1B соответствует требованиям проекта по энергопотреблению, количеству сегментов, напряжению питания, интерфейсу и стоимости, необходимость в замене может отсутствовать.
Если у вас возникнут дополнительные вопросы по драйверам LCD COG серии ML1001-1B, пожалуйста, свяжитесь с нашими инженерами.
