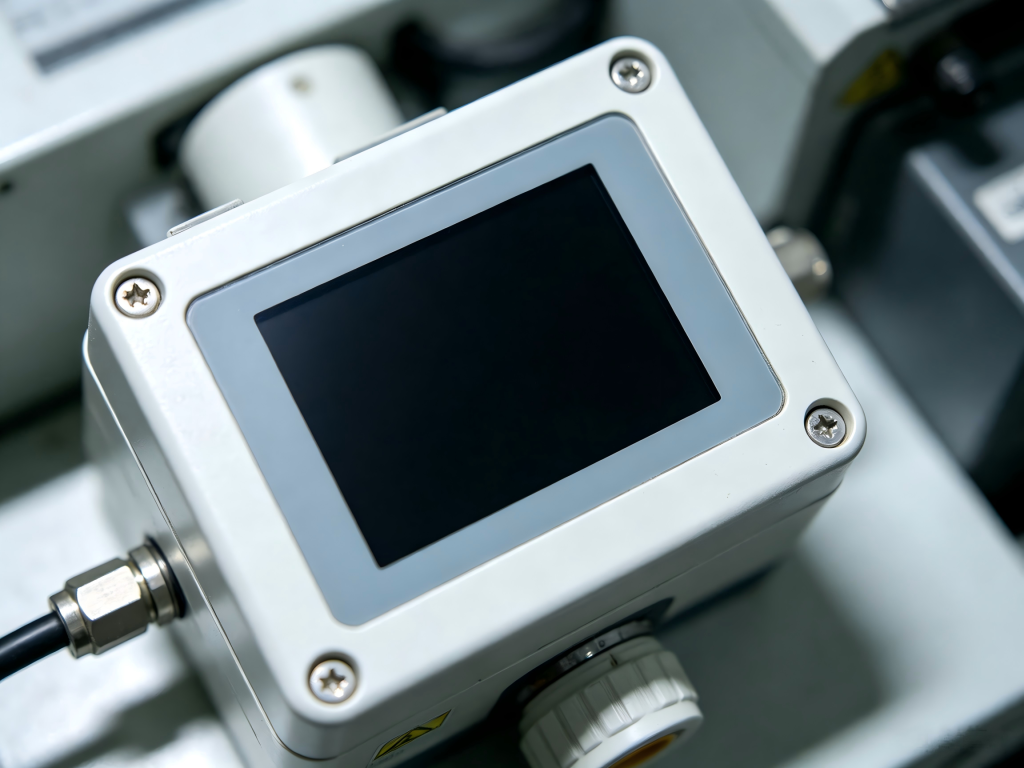

COB LCD-модуль, в котором отсутствуют изображение и подсветка, может быть сложным для диагностики, особенно если индикатор питания всё ещё горит. Основная задача — определить, связана ли неисправность с самой COB-сборкой или с внешними цепями питания и управления.
На практике большинство неисправностей сначала следует искать в цепи подсветки, питании драйверной ИС и сигналах связи, а не сразу подозревать повреждение проволочных соединений. В COB LCD-модулях драйверная ИС и MCU размещаются непосредственно на печатной плате, поэтому неисправности периферийных цепей могут препятствовать нормальной работе модуля, даже если внешний индикатор питания продолжает гореть.
Мы рекомендуем проводить диагностику от самых простых электрических измерений к более сложной локализации неисправности. Сначала подтвердите наличие напряжения подсветки. Затем проверьте VDD и Vop на драйверной ИС. После этого проверьте сигналы связи SPI/I²C, а также тактовый генератор и цепь сброса MCU.
Только если все эти параметры находятся в норме, а изображение по-прежнему отсутствует, следует рассматривать возможность повреждения проволочных соединений COB. Поскольку проволочные соединения полностью залиты непрозрачным эпоксидным компаундом, их обычно невозможно визуально осмотреть без специального оборудования. Для подтверждения такого типа неисправности требуется профессиональный анализ отказов.
Когда COB LCD-модуль не имеет ни изображения, ни подсветки, но индикатор питания горит, первоначальную диагностику следует сосредоточить на внешних цепях. Периферийные цепи, особенно цепи повышения напряжения, питания и тактирования, являются одними из первых областей, которые необходимо проверить.
Технология COB предусматривает размещение драйверной ИС и MCU непосредственно на печатной плате. Поэтому на практике целесообразно начинать диагностику с электрических измерений, а не с попытки непосредственно осмотреть проволочные соединения.
Рекомендуемая последовательность диагностики:
Такая последовательность помогает избежать преждевременных выводов о неисправности проволочных соединений COB. Конечный пользователь не может непосредственно наблюдать эти соединения, поэтому диагностику следует начинать с измеряемых электрических параметров.
Первая электрическая проверка — наличие напряжения на выводах светодиодов подсветки. Если напряжение отсутствует, необходимо проверить цепь повышения напряжения, включая дроссель, диод и микросхему повышающего преобразователя. Неисправность любого из этих компонентов может привести к отказу подсветки.
После проверки цепи подсветки необходимо проверить питание драйверной ИС. Два ключевых параметра — VDD и Vop:
| Измерение | Ожидаемое состояние | Возможная область неисправности |
| VDD | 3,3 или 5 В, в зависимости от схемы | LDO или стабилизатор напряжения |
| Vop | Нормальное рабочее значение | Зарядовая помпа (charge pump) или резистивный делитель напряжения |
Отсутствие VDD может указывать на проблему с LDO или стабилизатором напряжения. Аномальное значение Vop может указывать на неисправность зарядовой помпы (charge pump) или резистивного делителя напряжения.
Эти измерения позволяют непосредственно сузить область поиска неисправности без вскрытия COB-корпуса. Такие компоненты, как конденсаторы, дроссели и LDO, относятся к числу элементов, которые целесообразно проверять на раннем этапе диагностики.
Если напряжение подсветки и питание драйверной ИС находятся в норме, следующим шагом является проверка сигналов связи. Для проверки линий данных SPI/I²C можно использовать осциллограф или логический анализатор.
Ключевым диагностическим признаком является наличие или отсутствие формы сигнала. Если активность на линиях SPI/I²C отсутствует, MCU может не работать. В этом случае дальнейшая проверка должна быть сосредоточена на тактовом генераторе и цепи сброса.
Этот этап позволяет связать проблему на уровне дисплея с цифровой системой управления. Модуль может иметь нормальное внешнее питание и при этом не отображать изображение, если MCU не работает и обмен данными отсутствует.
Поэтому проверка наличия или отсутствия активности на линиях SPI/I²C является важным промежуточным этапом перед переходом к анализу внутренних соединений COB.
Проволочные соединения COB следует рассматривать только после того, как цепь подсветки, питание драйверной ИС и сигналы связи были проверены и признаны нормальными, а изображение по-прежнему отсутствует.
На этом этапе возможной причиной неисправности может быть обрыв или нарушение контакта в проволочном соединении внутри COB-структуры. Однако такие соединения полностью залиты непрозрачным эпоксидным компаундом, поэтому их невозможно непосредственно осмотреть обычным микроскопом.
Для подтверждения такой неисправности требуется профессиональный анализ отказов. Возможны два основных подхода: химическое удаление компаунда (декапсулирование) для последующего анализа либо неразрушающий рентгенографический контроль.
Это принципиально отличается от предыдущих электрических проверок, поскольку внутренние проволочные соединения обычно недоступны для непосредственного визуального осмотра конечным пользователем.
Даже если неисправность проволочного соединения подтверждена, его восстановление обычно не является практичным решением для конечного пользователя. Восстановление проволочного соединения методом wire bonding требует специализированного оборудования и производственных возможностей, а связанные с этим затраты могут быть очень высокими.
Поэтому в случае подтверждённой неисправности внутренних соединений COB замена всего COB-модуля обычно является наиболее экономически целесообразным решением.
Рекомендуемая последовательность диагностики также позволяет минимизировать необходимость такого анализа. Во многих случаях неисправность удаётся локализовать уже на первых трёх этапах — при проверке подсветки, питания и сигналов связи.
Это делает диагностику на уровне внешних цепей наиболее практичным первым шагом и помогает избежать преждевременного предположения, что отсутствие изображения связано именно с проволочными соединениями COB.
FAQ
Почему следует проверять цепи питания и связи, прежде чем подозревать проволочные соединения COB?
Неисправности часто могут быть связаны с периферийными цепями, включая цепи повышения напряжения, питания и тактирования. Поэтому рекомендуется сначала проверить напряжение подсветки, VDD/Vop и сигналы SPI/I²C, и только после этого рассматривать возможность повреждения проволочных соединений COB.
Что означает отсутствие формы сигнала на линиях SPI/I²C?
Если на линиях данных SPI/I²C отсутствует активность, MCU может не работать. В этом случае следует проверить тактовый генератор и цепь сброса MCU.
Какое практическое решение следует принять, если подтверждена неисправность проволочного соединения COB?
Восстановление проволочного соединения методом wire bonding требует специализированного оборудования и обычно экономически нецелесообразно. Поэтому замена всего COB-модуля обычно является наиболее практичным решением.
