Схема LCD — это не абстрактная принципиальная схема из учебника, а практическая карта электрических соединений дисплея. Она позволяет определить, где подаётся питание, проходят тактовые и информационные сигналы, формируются управляющие уровни и выполняется сброс контроллера.
На практике многие проблемы при диагностике LCD-дисплея начинаются с простого вопроса: «Куда подключить этот вывод?» Однако во многих случаях для поиска неисправности не требуется сразу заменять весь дисплейный модуль. Правильное чтение схемы LCD позволяет последовательно проверить питание, сигнальные линии и отдельные компоненты на плате управления, а затем локализовать причину неисправности.
Схема LCD — это не просто электрический чертёж. Это своего рода техническая карта интерфейса дисплея, которая помогает понять, как должны быть организованы питание, управление и передача данных.
По схеме можно определить, например, как правильно выполнить подключение LCD-дисплея, чтобы не создать перегрузку для цепи подсветки; почему контроллер не выполняет последовательность инициализации; или в каком участке цепи следует искать проблему с VCOM.
В инженерной практике схема LCD используется для решения трёх основных задач: диагностики, адаптации и восстановления совместимости.
Например, клиент может использовать 4,3-дюймовый TFT-модуль с RGB-интерфейсом, тогда как его плата управления рассчитана на другой уровень логических сигналов. Если контроллер требует сигналов 1,8 В, а управляющая плата формирует 3,3 В, прямое подключение может привести к некорректной работе интерфейса или даже повреждению входов.
Без схемы подобная проблема может выглядеть как непонятный конфликт между дисплеем и контроллером. Схема подключения LCD-дисплея позволяет определить уровни сигналов и понять, требуется ли преобразователь уровней для линий DATA[15:0].
При чтении схемы LCD лучше начинать не с самой панели, а с разъёма дисплейного модуля.

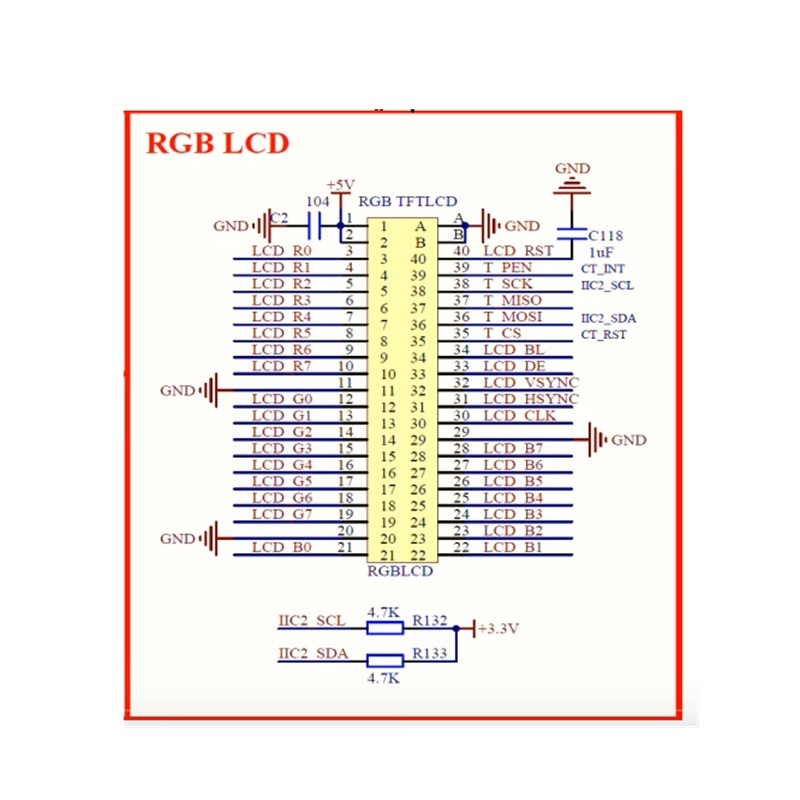

На большинстве модулей выводы имеют обозначения, например: VDD, GND, VLED+, VLED−, CLK, DE, HS, VS, R[7:0], G[7:0], B[7:0], RESET, CS, SDA, SCL.
Именно здесь особенно важна распиновка LCD-дисплея. Не стоит определять назначение вывода только по его названию. В первую очередь следует свериться с даташитом конкретного LCD-модуля или контроллера.
Если документация на модуль отсутствует, можно определить маркировку установленного контроллера и найти его официальную документацию. Например, это могут быть ST7789V, ILI9341 или SSD1306.
После этого удобно последовательно проверить три основные группы цепей.
1.Цепи питания LCD-дисплея
К ним могут относиться:
Параметры питания необходимо определять именно по даташиту конкретного LCD-модуля или контроллера. Номинальное напряжение и ток подсветки могут существенно различаться в зависимости от конструкции дисплея и используемого драйвера.
2.Управляющие сигналы и интерфейс LCD
К наиболее распространённым относятся:
Уровень сигнала RESET, его длительность и последовательность инициализации также следует проверять по документации конкретного контроллера. Эти параметры нельзя универсально задавать для всех LCD-модулей.
3.Линии передачи данных
В зависимости от интерфейса LCD могут использоваться:
Для I²C обычно используются внешние подтягивающие резисторы, однако их номинал зависит от конкретной схемы, напряжения питания, частоты шины и ёмкости линии. Поэтому значение 4,7 кОм следует рассматривать как распространённый пример, а не как универсальное требование.
Не забывайте о вспомогательных компонентах схемы LCD
После проверки основных цепей следует обратить внимание на пассивные компоненты:
Неисправность или неправильный номинал одного из этих компонентов может привести к нестабильной работе LCD-дисплея, появлению шумов, артефактов или другим проблемам с изображением.
При самостоятельной диагностике и ремонте LCD-дисплеев часто встречаются несколько типичных ошибок. Многие из них связаны не с самой панелью, а с неправильным подключением питания, интерфейса или управляющих сигналов.
Подключение подсветки LCD напрямую к 5 В
Распространённая ошибка — воспринимать обозначение VLED+ как обычный вход питания, к которому можно напрямую подключить источник 5 В.
На практике VLED+ и VLED− являются выводами цепи подсветки, а её электрические параметры зависят от количества светодиодов, их соединения и используемого драйвера.
Поэтому подавать напряжение на VLED+ «наугад» нельзя. Необходимо сначала определить схему подключения подсветки и её допустимые параметры по документации. Неправильное подключение может привести к перегреву или повреждению светодиодов.
Игнорирование временных параметров инициализации
Даже при наличии правильных питающих напряжений LCD-дисплей может не запуститься, если нарушена последовательность инициализации контроллера.
В зависимости от используемой микросхемы необходимо соблюдать определённый порядок подачи питания, сброса, отправки команд настройки и включения дисплея. В некоторых системах подсветка также управляется отдельно.
Поэтому одна неверно расположенная команда или нарушение временных параметров действительно может привести к чёрному экрану, отсутствию изображения или некорректному отображению данных.
Замена контроллера LCD только по внешнему сходству
Ещё одна распространённая ошибка — выбирать контроллер только по корпусу или внешнему виду.
Например, ST7735 и ST7789 могут использоваться в схожих корпусах и работать с похожими типами дисплеев, но отличаются архитектурой, регистрами управления и требованиями к инициализации.
Поэтому простая замена одной микросхемы на другую без проверки совместимости и соответствующей адаптации прошивки может привести к неправильному отображению изображения или отсутствию связи с дисплеем.
Если вы столкнулись с одной из подобных проблем, не стоит сразу заменять весь LCD-модуль. Сначала проверьте схему, даташит и фактические электрические параметры. Особое внимание следует уделить допустимым диапазонам напряжений и временным параметрам, таким как tPW, tAS и tDS, если они предусмотрены документацией конкретного интерфейса.
Схема LCD особенно эффективна при диагностике проблем, связанных с электрическими цепями, питанием, интерфейсами и управляющими сигналами. Однако не все неисправности можно устранить проверкой схемы.
Если проблема связана непосредственно с панелью, например с повреждением стекла, нарушением соединений внутри панели, расслоением или физической деградацией компонентов, потребуется более глубокая диагностика и, в некоторых случаях, замена LCD-модуля.
То же относится к естественному снижению характеристик подсветки после длительной эксплуатации: конкретный срок службы зависит от конструкции подсветки, режима работы, температуры и других условий эксплуатации.
Именно поэтому Dalian Eastern Display Co., Ltd. поддерживает полный производственный цикл — от проектирования сегментных TN-дисплеев до производства промышленных TFT-модулей с рабочим диапазоном температур от −30 °C до +85 °C.
Перед поставкой LCD-модули проходят соответствующие проверки и испытания, включая контроль оптических и электрических характеристик в зависимости от типа продукта.
Если неисправность невозможно локализовать по доступной документации или требуется адаптация LCD-дисплея под существующую систему, обращение непосредственно к производителю позволяет получить техническую поддержку и проверить возможность индивидуальной доработки.
Схема LCD — это не закрытая документация только для специалистов. Это практический инструмент, который позволяет превратить проблему «дисплей не работает» в последовательный процесс диагностики: проверить питание, проследить сигнальные линии, измерить напряжения и определить конкретный компонент или участок цепи, где возникает неисправность.
Чем лучше вы умеете читать схему LCD, тем меньше необходимости менять весь дисплейный модуль методом проб и ошибок.
Начните с основных узлов: генераторов VGH/VGL, цепей VCOM, драйвера подсветки, цепей питания и интерфейсных линий LCD. Сохраняйте даташиты на используемые контроллеры и дисплейные модули — даже если сейчас они кажутся слишком сложными. При следующей диагностике нужный параметр может оказаться буквально в нескольких строках документации.
Если вам требуются custom LCD-модули с нестандартными углами обзора, повышенной яркостью, специальными требованиями к интерфейсу или дополнительной электромагнитной защитой, Eastern Display предоставляет ODM-поддержку на различных этапах разработки — от проектирования схемы и адаптации интерфейса до изготовления прототипов.
Главное — начать с того, что у вас уже есть: со схемы LCD.
Если у вас есть какие-либо дополнительные вопросы, пожалуйста, не стесняйтесь обращаться к нашим инженерам.
