[Разрешение]: 122 × 32 точки, поддержка графического отображения
[Режим отображения]: Режим STN: жёлто-зелёный (позитивный, трансфлективный); чёрные символы на жёлто-зелёном фоне, высокая контрастность.
[Драйвер]: встроенная микросхема управления ЖК-дисплеем; технология монтажа COB (Chip-on-Board)
[Интерфейс]: 8-битный параллельный интерфейс, совместимый с временными диаграммами MPU серии 68
[Напряжение питания]: логическое питание +5 В
[Подсветка]: светодиодная, жёлто-зелёная
[Рабочая температура]: от −20 до +70 °C
Графический ЖК-модуль EDM12232-43
Графический ЖК-модуль 122×32 предназначен для систем промышленного управления, контрольно-измерительных приборов и встраиваемых HMI-решений. Компактная конструкция COB, параллельный интерфейс и широкий температурный диапазон обеспечивают надёжность и упрощают интеграцию.
Благодаря поддержке графического отображения с разрешением 122 × 32 точки модуль позволяет создавать чёткие, стабильные и гибко настраиваемые человеко-машинные интерфейсы при ограничениях по габаритам и стоимости.

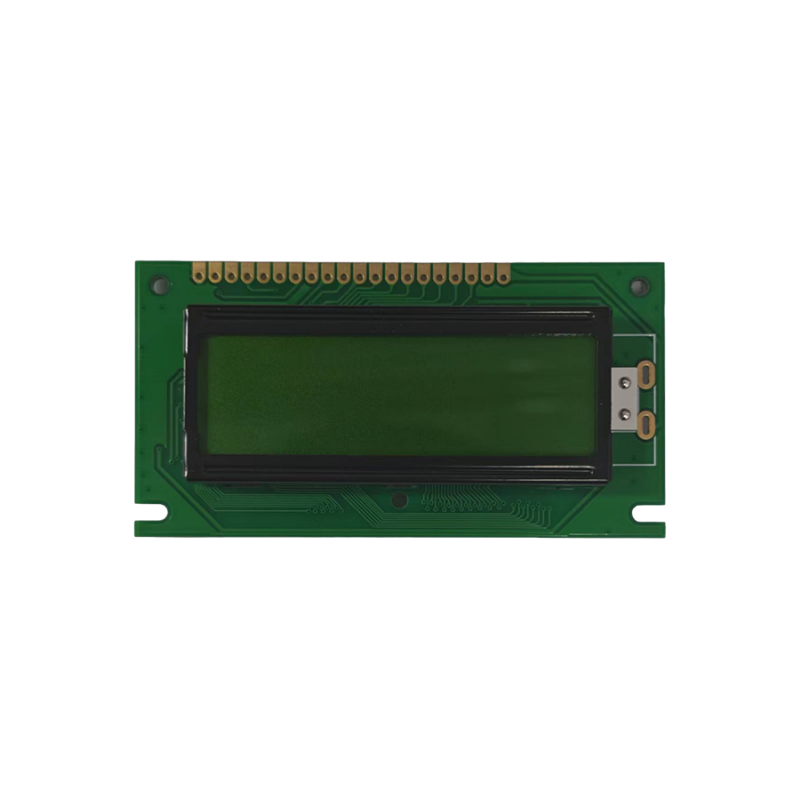

EDM12232-43 — графический ЖК-модуль 122×32, оснащённый STN-дисплеем в жёлто-зелёном исполнении и светодиодной подсветкой. Он позволяет отображать чёрные символы, цифры, иероглифы и пользовательскую графику на жёлто-зелёном фоне.
Модуль оснащён встроенным специализированным драйверным контроллером и взаимодействует с главным микроконтроллером (MCU) через 8-битный параллельный интерфейс. Благодаря этому он подходит для промышленных приборов, измерительного оборудования, малых систем ЧПУ, телекоммуникационных терминалов и других встраиваемых устройств, требующих графического человеко-машинного интерфейса.
Модуль выполнен по технологии COB, отличается компактной конструкцией и хорошей виброустойчивостью. Доступны различные варианты индивидуальной адаптации, включая изменение цвета подсветки, типа ЖК-стекла и конфигурации интерфейса. Это позволяет подобрать исполнение в соответствии с требованиями конкретного проекта.
① Графическое отображение и высокая плотность информации
Матрица 122 × 32 точки позволяет одновременно отображать текст, числовые значения, значки и простые осциллограммы, предоставляя более широкие возможности представления информации по сравнению с символьными ЖК-дисплеями аналогичного размера. На одном экране можно разместить до 7 иероглифов в строке и 2 строки либо свободно компоновать содержимое в графическом режиме.
② Позитивный STN-режим и хорошая читаемость при ярком освещении
Позитивный STN-дисплей с жёлто-зелёным фоном обеспечивает хорошую контрастность в промышленных условиях при интенсивном внешнем освещении. Чёрные символы на жёлто-зелёном фоне хорошо различимы, а светодиодная подсветка обеспечивает читаемость при слабом освещении.
③ Конструкция COB и встроенный драйвер

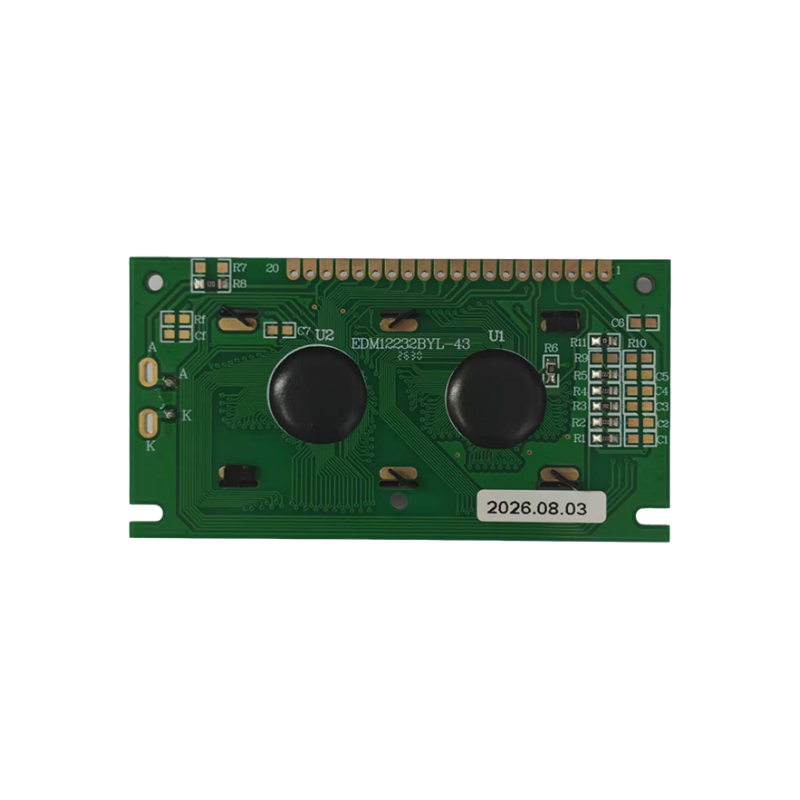

Микросхема драйвера непосредственно монтируется на печатной плате (PCB). Компактная конструкция модуля и высокая надёжность позволяют сократить объём работ по проектированию внешних драйверных цепей и ускорить вывод конечного продукта на рынок.
④ Широкий температурный диапазон для эксплуатации в сложных условиях
Рабочая температура составляет от −20 до +70 °C, а температура хранения — от −30 до +80 °C. Эти характеристики соответствуют температурным требованиям большинства промышленных применений.
Промышленные контрольно-измерительные приборы: отображение параметров цифровых мультиметров, электрических приводов (Electric Actuator), генераторов сигналов, терморегуляторов и других приборов.
Малые системы ЧПУ и средства автоматизации: ручные программаторы PLC, панели управления станками с ЧПУ для резки, дисплеи параметров сервоприводов.
Телекоммуникационное и сетевое оборудование: IP-телефоны, офисные телефоны, индикаторы состояния маршрутизаторов, локальные терминалы конфигурации телекоммуникационных базовых станций.
Топливораздаточные колонки и POS-терминалы: отображение суммы и объёма отпущенного топлива на фискальных топливораздаточных колонках, отображение информации о транзакциях на POS-кассах, вывод подсказок на экраны торговых автоматов.
Медицинские и портативные приборы: портативные глюкометры, ручные измерительные приборы, дисплейные терминалы устройств с клавиатурой для ввода пароля и другие малогабаритные устройства.

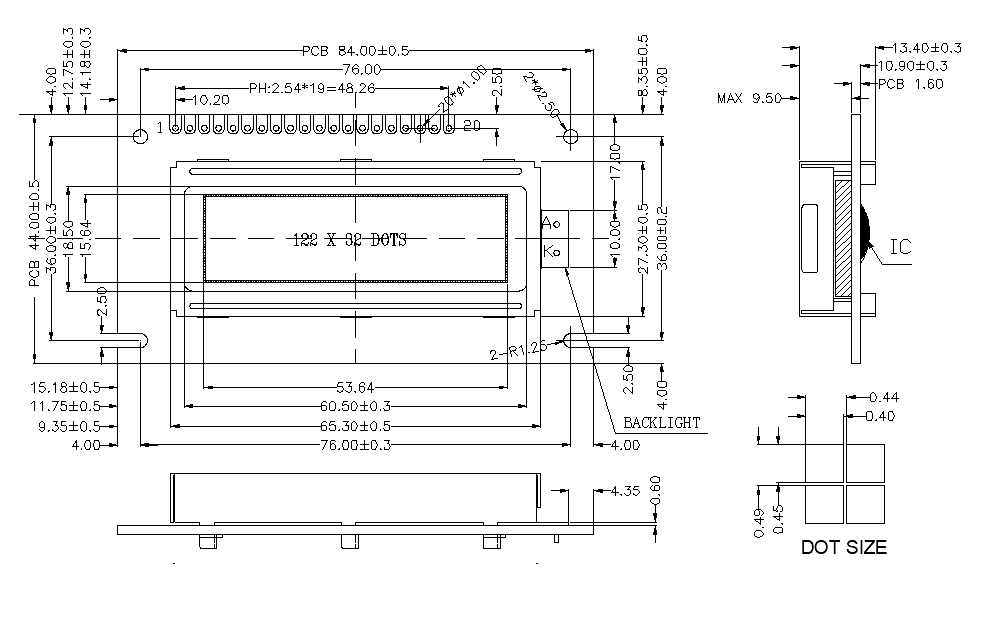

| Product model | EDM12232-43 |
| Display content | 122x32 dot matrix display |
| Background | Yellow-green |
| Interface | 8-bit parallel LCD |
| Driver chip model | LCD controller AIP31520 |
| Module type | COB LCD Module |
| Connection | Zebra |
| Display type | STN LCD，Positive，Transflective |
| Viewing angle | 6 O'clock |
| Operating voltage | 5V |
| Backlight type | LED |
| Backlight color | Yellow-green |
| Operating temperature | -20~70℃ |
| Storage temperature | -30~80℃ |
Не нашли подходящий стандартный продукт? Для EDM12232-43 доступны следующие варианты адаптации:
Цвет подсветки: жёлто-зелёный, белый, синий, красный, янтарный и другие варианты.
Тип ЖК-стекла: STN — жёлто-зелёный, серый или синий; FSTN — чёрно-белое отображение.
Адаптация интерфейса: расположение и шаг выводов, а также тип разъёма могут быть адаптированы под материнскую плату заказчика.
Напряжение питания: доступна версия с логическим питанием 3,3 В.
Рабочая температура: возможно изготовление версии для расширенного температурного диапазона от −30 до +80 °C.
Драйверная микросхема: подбор совместимого драйверного решения в соответствии с требованиями проекта.
Свяжитесь с инженерной командой EASTERN DISPLAY, чтобы обсудить варианты адаптации и получить коммерческое предложение.
В1: Требуется ли для EDM12232-43 внешняя библиотека шрифтов?
Да, если проекту требуется отображение текста. EDM12232-43 — графический точечно-матричный модуль без встроенной библиотеки шрифтов. Всё отображаемое содержимое передаётся микроконтроллером (MCU) в виде точечных данных. Заказчик может самостоятельно создать библиотеку шрифтов или использовать программное обеспечение для генерации символьных и графических данных.
В2: Можно ли управлять модулем непосредственно от микроконтроллера с логическим питанием 3,3 В?
Стандартная версия рассчитана на логическое питание +5 В. Если требуется непосредственное управление от микроконтроллера с логическим уровнем 3,3 В, укажите это при отправке запроса. Мы можем предложить версию с питанием 3,3 В или рекомендовать схему преобразования логических уровней.
В3: Можно ли изменить цвет подсветки?
Да. Стандартная версия оснащена жёлто-зелёной светодиодной подсветкой. Белая, синяя, красная и другие варианты подсветки доступны под заказ. Минимальный объём заказа уточняйте у отдела продаж.
В4: Каковы сроки поставки образцов и серийных партий?
Образцы стандартной продукции обычно отгружаются в течение 3–5 рабочих дней. Срок поставки серийных партий зависит от объёма заказа и требований к индивидуальной адаптации и обычно составляет 3–4 недели. Точные сроки указываются в ответе на запрос.
