Введение
В промышленных приборах, медицинском оборудовании и портативных терминалах монохромные ЖК-дисплеи с разрешением 128 × 64 точки являются широко распространённым решением. При выборе дисплея многие инженеры сталкиваются со следующей ситуацией: модули с одинаковой маркировкой 12864 могут работать совершенно по-разному — одни стабильно функционируют в течение пяти лет, тогда как у других уже через три месяца возникают аномалии отображения. Причина зачастую заключается не в разрешении, а в технологии сборки.

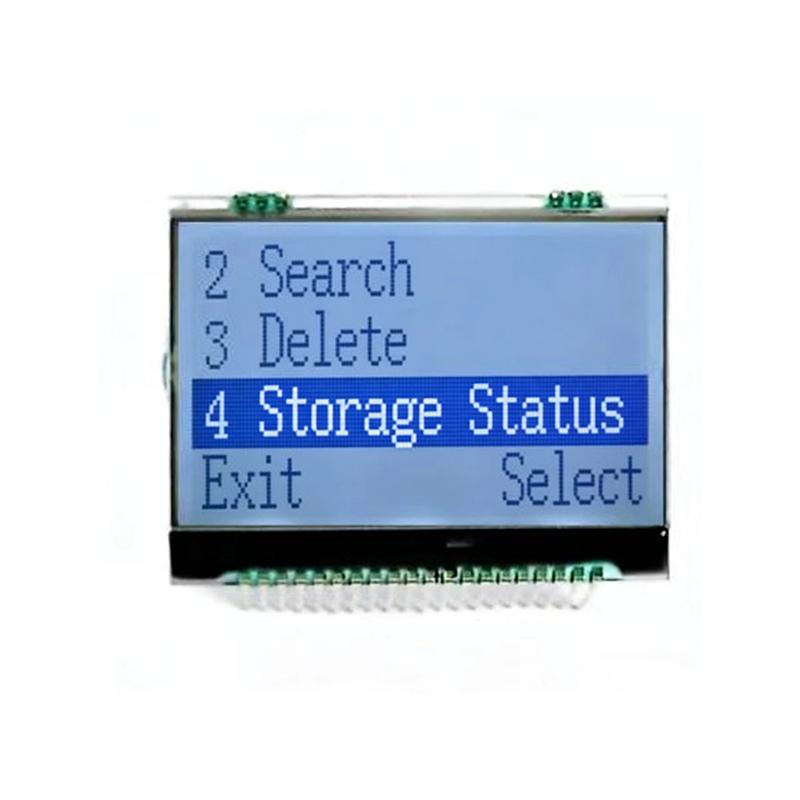

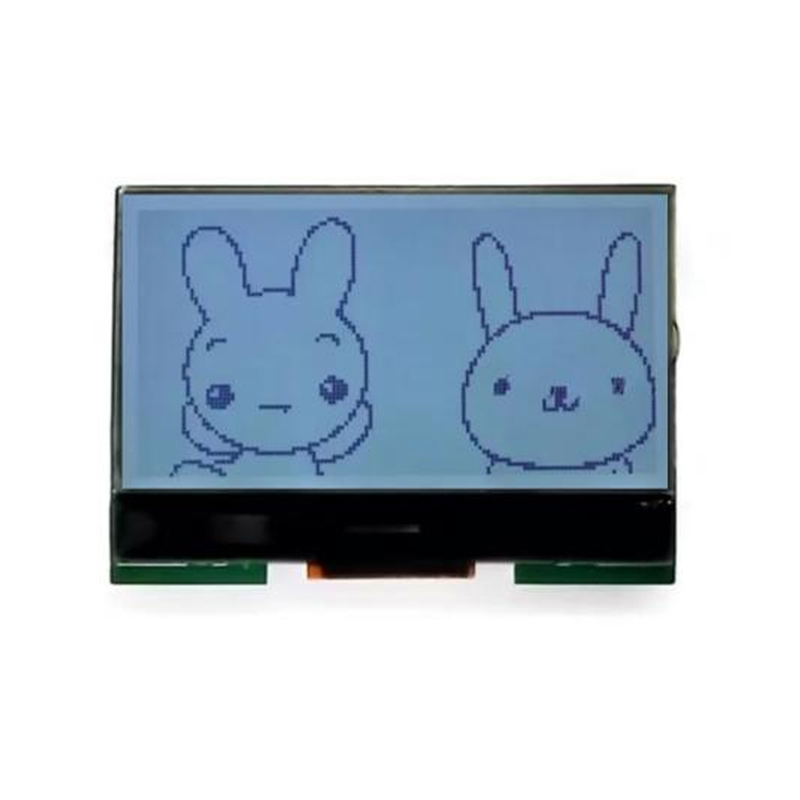

COG 12864 предполагает непосредственный монтаж микросхемы-драйвера на стеклянную подложку дисплея. Это позволяет сократить количество компонентов на печатной плате (PCB) и число разъёмных соединений, обеспечивая преимущества с точки зрения габаритов, надёжности и целостности сигналов.
В этой статье рассматриваются технические особенности COG 12864, основные причины типичных проблем и практические способы интеграции с точки зрения инженерного проектирования.

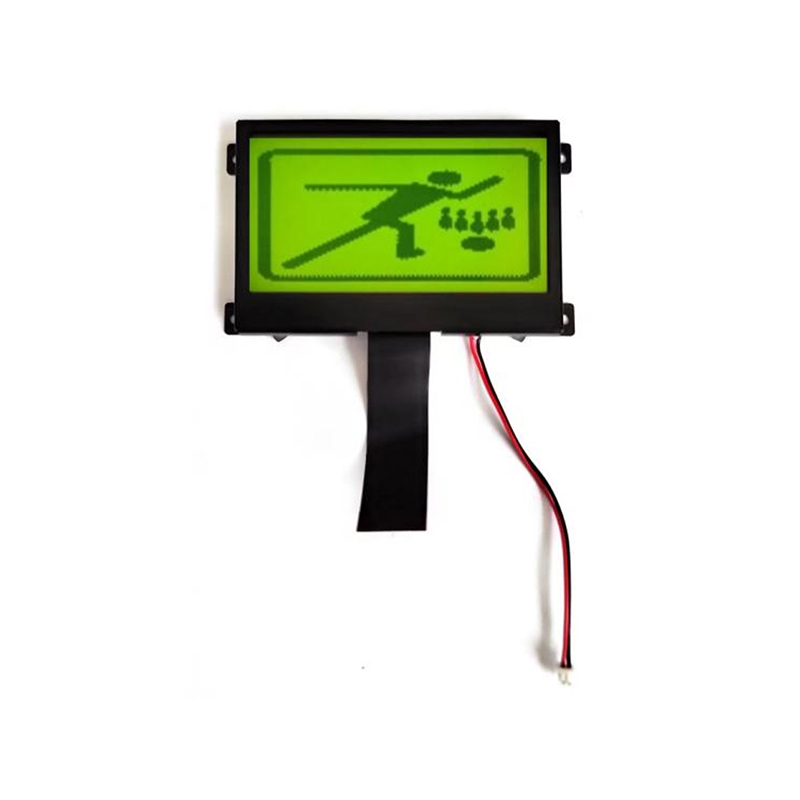

COG — это аббревиатура от Chip On Glass, что означает непосредственный монтаж микросхемы на стеклянную подложку жидкокристаллического дисплея. В традиционной конструкции COB (Chip On Board) микросхема-драйвер припаивается к печатной плате (PCB), а соединение со стеклом осуществляется через токопроводящую резиновую прокладку. В конструкции COG микросхема монтируется непосредственно на краю стекла, а сигналы передаются через гибкий печатный шлейф FPC.
В модулях COG 12864 обычно используются микросхемы-драйверы ST7567, ST7565R и аналогичные модели. Внутри микросхемы интегрированы зарядовый насос, схема стабилизации напряжения и функция регулировки контрастности, благодаря чему требуется только однополярное питание. Типичное логическое напряжение составляет 3,3 В. Поддерживается последовательный интерфейс SPI, для которого достаточно четырёх сигнальных линий: CS, SCLK, SDA и RESET.
Заказчик получает не отдельное стекло, а готовый модуль, включающий стеклянную подложку, микросхему-драйвер, шлейф FPC, подсветку и поляризационные плёнки. Перед отгрузкой EASTERN DISPLAY выполняет настройку основных параметров. Заказчику достаточно инициализировать модуль в соответствии с рекомендуемой последовательностью команд, приведённой в технической документации (datasheet), чтобы дисплей начал работать.
Толщина модуля COG обычно составляет менее 3 мм. Отсутствие необходимости устанавливать микросхему-драйвер на отдельную печатную плату делает такое решение подходящим для устройств с ограниченным пространством для размещения компонентов.
Рабочий температурный диапазон составляет от −30 до +80 °C, а заявленный срок службы подсветки — 50 000 часов. Эти характеристики позволяют использовать модуль в промышленных условиях.
Во многих случаях проблемы, описываемые как «экран не включается» или «аномалии отображения», связаны не с неисправностью самого ЖК-дисплея, а с ошибками в периферийной схеме или последовательности инициализации.
Микросхемы-драйверы, такие как ST7567, предъявляют определённые требования к последовательности подачи питания. Типичные ошибки включают неправильную настройку резистивного делителя и нарушение последовательности включения зарядового насоса.
Правильная последовательность в описанном сценарии: сначала настроить регистр контрастности, а затем включить встроенный зарядовый насос.
Сигнал RESET часто остаётся без должного внимания при разработке схемы. В технической документации рекомендуется использовать подтягивающий резистор номиналом 10 кОм, однако для некоторых модулей для обеспечения надёжного сброса может потребоваться резистор номиналом 4,7 кОм или даже меньше.
Для светодиодной подсветки COG 12864 обычно требуется ток от 20 до 60 мА. Непосредственное управление подсветкой через GPIO микроконтроллера может привести к недостаточной яркости или повреждению вывода.
Для управления подсветкой рекомендуется использовать транзистор или MOSFET в качестве электронного ключа. Рекомендуемая частота ШИМ-регулирования яркости — от 1 кГц.
В конструкции COG шлейф FPC и стекло не имеют проводящего экрана, что способствует накоплению статического заряда. Поэтому при сборке модуля COG 12864 необходимо соблюдать меры защиты от электростатического разряда (ESD), использовать антистатический браслет и избегать непосредственного прикосновения к позолоченным контактам FPC.
Интеграция COG 12864 не представляет особой сложности при условии соблюдения требований к аппаратной части и программному обеспечению.
Первое — выбор интерфейса. Для SPI требуется всего четыре сигнальные линии, поэтому этот интерфейс подходит для проектов с ограниченным количеством свободных выводов ввода-вывода (I/O). Параллельный интерфейс обеспечивает более высокую скорость обновления изображения.
Второе — выбор разъёма FPC. Разъём ZIF удобен при ремонте и обслуживании, тогда как непосредственная пайка обеспечивает более высокую надёжность соединения.
Третье — фильтрация питания. Между VDD и VSS устанавливаются танталовый конденсатор ёмкостью 10 мкФ и керамический конденсатор ёмкостью 0,1 мкФ. Конденсатор ёмкостью 0,01 мкФ следует размещать как можно ближе к выводам питания модуля.
Четвёртое — схема управления подсветкой. При использовании ШИМ-регулирования яркости драйвер подсветки и логическая схема ЖК-дисплея должны использовать общую земляную плоскость, чтобы предотвратить проникновение помех в сигналы отображения.
Для COG 12864 на базе ST7567 надёжная минимальная последовательность инициализации включает следующие шаги:
1.Подать импульс сброса длительностью не менее 1 мс.
2.Установить коэффициент смещения (bias), обычно 1/9.
3.Настроить направление адресации столбцов.
4.Настроить направление построчной развёртки.
5.Установить значение резистивного делителя в диапазоне 0x20–0x27.
6.Настроить электронную регулировку контрастности.
7.Включить встроенный зарядовый насос.
8.Включить дисплей.
EASTERN DISPLAY может предоставить проверенный пример кода инициализации, который заказчик сможет использовать напрямую или адаптировать для своей системы.
Если дисплей не включается, сначала проверьте осциллограмму сигнала RESET, затем убедитесь, что зарядовый насос включён, и, наконец, измерьте напряжение V0.
Если контрастность слишком низкая или, наоборот, чрезмерная, достаточно скорректировать значения регистра резистивного делителя и регистра электронной регулировки контрастности — изменять аппаратную часть не требуется.
COG 12864 — не изолированный продукт. Его надёжность зависит от технологии производства, системы контроля качества и технической поддержки при выборе подходящего решения.
Компания EASTERN DISPLAY основана в 1990 году и внедрила современное оборудование для производства жидкокристаллических дисплеев и модулей. Производственные возможности компании включают сборочные процессы SMT, COB и COG.
Компания прошла сертификацию системы менеджмента качества, а её продукция соответствует требованиям RoHS и REACH.
Ключевое значение для надёжности конструкции COG имеет качество монтажа микросхемы на стекле. Температура прессования, давление и время отверждения анизотропного токопроводящего клея непосредственно влияют на сопротивление электрического соединения и его долговременную надёжность.
EASTERN DISPLAY обладает более чем 30-летним опытом производства и проводит 100%-ный контроль модулей перед отгрузкой. Проверки включают контроль работоспособности дисплея, равномерности контрастности и внешнего вида.
Стандартный рабочий температурный диапазон составляет от −20 до +70 °C, а температура хранения — от −30 до +80 °C. Также возможна поставка изделий с более широким диапазоном рабочих температур.
Модули COG 12864 часто выбирают для промышленных приборов, расходомеров и портативных измерительных устройств.
При выборе модуля необходимо уточнить пять основных параметров:
EASTERN DISPLAY предоставляет рекомендации по выбору с учётом отображаемого содержимого, угла обзора и условий эксплуатации. Компания также принимает заказы на индивидуальную настройку распиновки шлейфа FPC.
Преимущество COG 12864 заключается в том, что дисплейная подсистема становится более компактной и надёжной: микросхема-драйвер монтируется непосредственно на стекле, зарядовый насос встроен, контрастность регулируется программно, а один шлейф FPC обеспечивает подключение сигналов и питания.
Проблемы при интеграции чаще всего возникают не в самом дисплее, а в схеме сброса, драйвере подсветки и коде инициализации. Понимание конструкции COG и принципов работы микросхемы-драйвера позволяет быстро локализовать большинство случаев, когда экран не включается или изображение отображается некорректно.
EASTERN DISPLAY специализируется на производстве монохромных ЖК-дисплеев и ЖК-модулей и обладает опытом реализации проектов на всех этапах — от разработки до серийного производства. Компания предлагает как стандартные модули COG 12864, так и индивидуальные решения, адаптированные под требования конкретных проектов.
Сначала убедитесь, что импульс сброса подаётся корректно. Затем проверьте, включён ли зарядовый насос в последовательности инициализации. Если всё в норме, измерьте напряжение V0. Слишком низкое значение регистра контрастности также может создавать впечатление, что экран полностью чёрный.
Обычно это связано с неправильной последовательностью установки адреса столбца и адреса страницы. В ST7567 память DDRAM организована постранично. Перед записью данных необходимо сначала установить адрес столбца и адрес страницы. После установки адреса столбца он автоматически инкрементируется.
Допустимое количество изгибов зависит от радиуса изгиба и числа циклов сгибания. Рекомендуется соблюдать радиус изгиба не менее десятикратной толщины FPC, избегать многократного сгибания в одном и том же месте и фиксировать шлейф на конструктивном элементе.
Если предъявляются строгие требования к толщине и габаритам, предпочтительным решением будет COG. В условиях сильной вибрации, высокой запылённости или при необходимости последующей замены микросхемы более подходящей может оказаться конструкция COB с защитной печатной платой.
Контрастность регулируется программным изменением значений регистра резистивного делителя и регистра электронной регулировки. Резистивный делитель задаёт основной диапазон настройки, а электронная регулировка обеспечивает более точную настройку.
