Ключевые аспекты надёжности при проектировании и выборе промышленных ЖК-дисплеев

Содержание

• Выбор широкотемпературных жидкокристаллических материалов, поляризаторов и драйверов
• Срок службы светодиодной подсветки, деградация яркости и управление постоянным током
• Вибрационная стойкость, ударопрочность и конструктивное усиление
• Влагозащита, пылезащита, защита от электростатического разряда и конформное покрытие
• Перечень испытаний на надёжность и рекомендации по приёмочному контролю для заказчика

（Нажмите на заголовок, чтобы перейти к разделу）

1. Выбор широкотемпературных жидкокристаллических материалов, поляризаторов и драйверов

Промышленные ЖК-дисплеи должны стабильно работать в широком диапазоне температур. Обычные ЖК-дисплеи при низких температурах имеют более низкую скорость отклика и сниженную контрастность, а при высоких температурах жидкие кристаллы могут терять упорядоченное состояние.

Широкотемпературное исполнение требует выбора жидкокристаллических материалов высокой чистоты с низкой вязкостью, а также корректировки зазора между подложками и управляющего напряжения. Поляризаторы должны быть термостойкими и устойчивыми к ультрафиолетовому излучению, чтобы избежать пожелтения при высоких температурах. Драйверы должны выбираться с промышленным температурным диапазоном (от –20 °C до +70 °C или шире), при этом также следует учитывать возможность повышения напряжения при низких температурах.

Компания Eastern Display может поставлять монохромные дисплеи с температурным диапазоном от –30 °C до +80 °C и даже шире, а для TFT-дисплеев предлагаются промышленные панели в сочетании с конструктивными решениями по отводу тепла.

2. Срок службы светодиодной подсветки, деградация яркости и управление постоянным током

Светодиоды подсветки являются критически важным элементом, определяющим срок службы ЖК-дисплея. Деградация светового потока светодиодов тесно связана с рабочим током и температурой p-n-перехода. Необходимо выбирать высококачественные светодиоды, проектировать схему так, чтобы прямой ток составлял 70–80 % от номинального значения, и применять управление постоянным током (а не постоянным напряжением) во избежание колебаний тока. Конструкция должна обеспечивать хороший отвод тепла для снижения температуры перехода.

Деградация яркости обычно оценивается по показателю L50 (время снижения яркости до 50 % от начальной); для промышленных изделий, как правило, требуется достижение срока службы не менее 30 000–50 000 часов. Для приложений, требующих долговременной стабильности яркости, может быть добавлен фотосенсор для автоматической компенсации или предусмотрен интерфейс ШИМ-регулировки яркости.

3. Вибрационная стойкость, ударопрочность и конструктивное усиление

Промышленное оборудование может подвергаться вибрации и ударным нагрузкам. Стеклянная подложка ЖК-дисплея является хрупкой и требует конструктивного усиления:

Использование более толстых стеклянных подложек или химически упрочнённого стекла.

Установка амортизирующих прокладок (силиконовых, пенополиуретановых) между ЖК-дисплеем и корпусом.

Крепление с использованием множества точек опоры для предотвращения концентрации напряжений.

Для TFT-дисплеев можно выбирать модули с металлической рамкой или добавлять защитное стекло.

При необходимости проводить испытания на вибрацию.

Компания Eastern Display может поставлять усиленные модули, включая металлические ободки, амортизирующий пеноматериал и индивидуально выполненные монтажные отверстия.

4. Влагозащита, пылезащита, защита от электростатического разряда и конформное покрытие

Влага может вызывать коррозию электродов ЖК-дисплея, отслаивание поляризатора и образование плесени на световодной пластине подсветки. Рекомендуется нанесение конформного покрытия (влаго-, соле- и плеснезащитного) на края модуля, выбор влагостойких поляризаторов и герметизация полости подсветки. Для пылезащиты необходимо обеспечить уплотнение между дисплеем и конструктивными элементами, чтобы предотвратить попадание пыли в подсветку.

Защита от электростатического разряда (ESD) имеет критическое значение: драйверы ЖК-дисплея чувствительны к статическому электричеству, поэтому на интерфейсе следует устанавливать диоды TVS и последовательные резисторы, обращать внимание на разрядные промежутки при разводке FPC, а при производственных операциях использовать антистатические браслеты. Для промышленных изделий рекомендуется прохождение испытаний на электростатический разряд по стандарту IEC 61000-4-2.

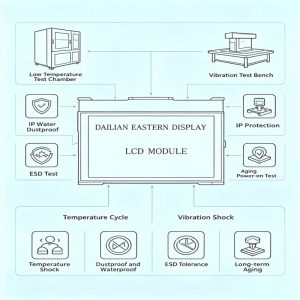

5. Перечень испытаний на надёжность и рекомендации по приёмочному контролю для заказчика

Промышленные ЖК-дисплеи должны проходить ряд испытаний на надёжность:

• Хранение при высокой температуре, хранение при низкой температуре, высокая температура и высокая влажность.
• Циклическое изменение температуры.
• Испытания на вибрацию.
• Испытания на ударные нагрузки.
• Испытания на электростатический разряд (ESD).
• Испытания срока службы подсветки (рассчитываются путём ускоренного старения при высокой температуре).

На этапе приёмки заказчику рекомендуется проводить испытания на надёжность и выборочный контроль образцов. Компания Eastern Display располагает полным набором оборудования для испытаний на надёжность и поддерживает сертификацию готовых изделий заказчика.

Если вы хотите получить более подробную информацию о надёжности продукции, пожалуйста, отправьте запрос по электронной почте на адрес sale@ed-lcd.com.
