—От типов дисплейных технологий до практической проверки
Содержание
（Нажмите на заголовок, чтобы перейти к разделу）
Введение
При выборе ЖК-дисплея для устройства легко сосредоточиться в первую очередь на размере экрана, упустив из виду один из наиболее важных факторов — тип используемой дисплейной технологии.
Выбор ЖК-дисплея напрямую влияет на читаемость информации, угол обзора, энергопотребление, работу в заданном температурном диапазоне и долгосрочную надёжность. Неправильный выбор может привести к снижению характеристик дисплея, нестабильной работе, увеличению затрат и несоответствию срока службы дисплея ожидаемому жизненному циклу конечного изделия.
Поэтому как выбрать ЖК-дисплей для конкретного устройства? Ориентироваться только на то, считается ли определённая технология «современной» или «недорогой», нецелесообразно. Выбор типа ЖК-дисплея должен основываться на условиях эксплуатации, электрических и механических требованиях, требованиях к читаемости и ожидаемом сроке службы изделия.
В этой статье рассматриваются основные типы ЖК-дисплеев, включая TN, STN и IPS, объясняется, к каким последствиям может привести неправильный выбор технологии, а также приводятся три практических шага для проверки того, подходит ли конкретный ЖК-дисплей для вашего применения.
Многие считают, что TN означает «дешёвый», а IPS — «высококачественный». Однако такое представление чрезмерно упрощает ситуацию. Универсально лучшей технологии ЖК-дисплеев не существует.
Выбор типа ЖК-дисплея зависит от фактических требований конкретного применения: необходимого угла обзора, энергопотребления, способа отображения информации, условий освещения, температурного диапазона и стоимости конечного устройства.

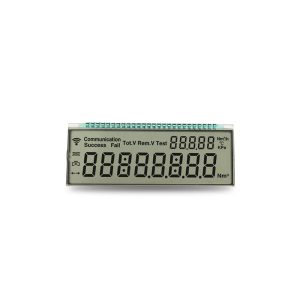

TN-сегментные ЖК-дисплеи — это проверенная временем и экономически эффективная технология сегментных дисплеев. Они хорошо подходят для применений с фиксированным набором отображаемой информации и обычно обеспечивают низкое энергопотребление и хорошую читаемость при ярком внешнем освещении.
К основным ограничениям относятся сравнительно узкий угол обзора и ограниченные возможности по отображению различной информации.
Для применений, в которых требуется отображать заранее определённые цифры, символы или значки, TN-сегментный ЖК-дисплей может обеспечить практичное сочетание низкого энергопотребления, простой схемы управления и экономической эффективности.

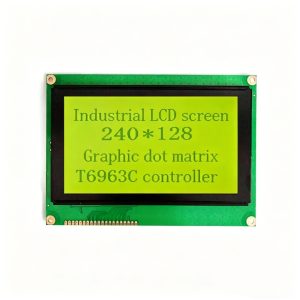

STN ЖК-дисплей — это проверенная временем технология пассивной матрицы. Её ключевая особенность заключается в увеличенном угле закрутки молекул жидкого кристалла — обычно от традиционных 90° до приблизительно 180–270°.
Такая конструкция обеспечивает улучшенные оптические характеристики и более широкие возможности мультиплексирования по сравнению с традиционными TN ЖК-дисплеями.
STN ЖК-дисплеи по-прежнему применяются в промышленном оборудовании, медицинских приборах, а также в измерительной и энергетической аппаратуре.
Для применений, в которых требуется отображение монохромной графики, более высокая степень мультиплексирования или определённые характеристики угла обзора и контрастности, STN ЖК-дисплей остаётся практичным вариантом.

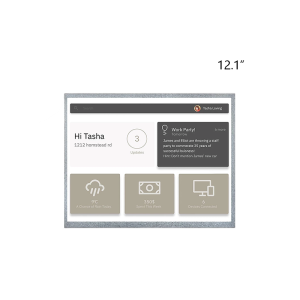

IPS — это технология жидкокристаллической панели, широко используемая в TFT-LCD дисплеях. IPS TFT-LCD применяется в мониторах, мобильных устройствах, планшетах и промышленном оборудовании, где особенно важны широкий угол обзора и качественная цветопередача.
По сравнению со многими монохромными ЖК-технологиями решения на базе IPS TFT-LCD обычно требуют более высоких системных и компонентных затрат.
Для применений, в которых необходимы цветная графика, широкий угол обзора и более гибкий графический интерфейс пользователя, IPS TFT-LCD может быть подходящим вариантом.
Таким образом, при сравнении TN, STN и IPS следует учитывать не только характеристики самой панели, но и требования конечного устройства.
Одна из распространённых ошибок при выборе ЖК-дисплея — ориентироваться исключительно на то, какая технология считается наиболее современной. На практике более новая технология не обязательно будет оптимальным решением для конкретного применения.
Например, некоторые заказчики могут запрашивать «самый современный тип ЖК-дисплея» и в результате рассматривать OLED для оборудования, которое регулярно подвергается воздействию чистящих средств. OLED-дисплеи используют органические материалы, поэтому их долговременная устойчивость к определённым химическим веществам зависит от конструкции панели, защитных слоёв и условий эксплуатации.
В одном из описанных случаев применения OLED-панель вышла из строя примерно через четыре месяца, поскольку устройство регулярно подвергалось воздействию реагентов на основе этанола во время эксплуатации. Для применений, связанных с повторным воздействием химических веществ, более подходящим решением может оказаться монохромный графический TFT-дисплей с соответствующим защитным покрытием и подходящей белой светодиодной подсветкой.
Другой распространённый сценарий связан с применениями, в которых требуется дисплей круглой формы, например для цифрового дальномера. Стандартные круглые TFT-дисплеи встречаются относительно редко, а доступные размеры могут не соответствовать механическим требованиям конечного изделия.
Одним из возможных решений является универсальный OLED-дисплей размером 0,99 дюйма с интерфейсом SPI и разрешением 128 × 115 пикселей. Такой модуль может включать необходимую схему управления дисплеем, обеспечивать низкое энергопотребление в режиме ожидания и работать от одной литиевой батарейки-таблетки CR2032 — в зависимости от конкретной конструкции устройства.
Однако то же самое дисплейное решение не обязательно будет подходящим для промышленного энергетического оборудования. В подобных применениях может потребоваться более крупный TFT-дисплей, например 4,3-дюймовый модуль с интерфейсом RGB и соответствующими характеристиками электромагнитной совместимости (EMC).
Главный принцип выбора ЖК-дисплея прост: дисплей следует подбирать исходя из фактических требований применения, а не из воспринимаемого уровня технологической сложности.
При выборе дисплея не стоит полагаться исключительно на его технические характеристики, указанные в спецификации. По возможности следует проводить физическую проверку на образцах, максимально соответствующих серийному изделию.
Такая проверка ЖК-дисплея позволяет выявить проблемы, которые могут быть неочевидны при анализе одних только технических параметров.
Возьмите репрезентативный образец дисплея и наклоняйте его вверх и вниз в пределах углов обзора, которые предполагаются при реальной эксплуатации изделия.
Обратите внимание на изменение контрастности, читаемости символов и цветопередачи. Если изображение становится нестабильным, символы теряют чёткость или цвет заметно изменяется при достижении требуемого угла обзора, характеристики ЖК-дисплея по углу обзора могут не соответствовать требованиям применения.
Если отображаемая информация остаётся стабильной и хорошо читаемой во всём необходимом диапазоне углов обзора, выбранный дисплей с большей вероятностью соответствует требованиям конкретного применения.
Поместите ЖК-дисплей в среду с контролируемой температурой, соответствующую нижнему пределу указанного рабочего температурного диапазона, или близкую к нему.
Перед включением питания дайте дисплею достаточно времени для достижения заданной температуры.
Проверьте, корректно ли инициализируется дисплей, отображает ли информацию в предусмотренных режимах и сохраняет ли достаточную читаемость.
Некоторое снижение скорости отклика или ухудшение качества изображения по сравнению с работой при комнатной температуре может быть нормальным для низкотемпературных условий.
Ключевым критерием является то, остаётся ли дисплей в пределах функциональных требований, установленных для конкретного применения.
В тёмном помещении выведите на экран тестовые изображения с однородными цветовыми полями и проверьте подсветку ЖК-дисплея с нормальной позиции наблюдения.
На чёрном фоне проверьте наличие постоянных ярких пятен и других участков нежелательной утечки света.
При отображении градаций серого обратите внимание на заметные области неравномерности или эффекты, напоминающие облачность.
На белом фоне проверьте, насколько равномерно распределены яркость и цветовая температура по всей активной области дисплея.
Такая простая проверка ЖК-дисплея помогает выявить проблемы с равномерностью подсветки ещё до интеграции дисплея в конечное изделие.
В EASTERN DISPLAY ЖК-модули проходят аппаратную инспекцию, после чего несоответствующие изделия подвергаются дополнительной проверке и повторной оценке. Такой подход помогает поддерживать единые стандарты контроля качества и одновременно снижать вероятность как ложной отбраковки, так и пропуска дефектов.
Выбор ЖК-дисплея не должен основываться только на сравнении каталогов или отдельных технических характеристик. Тип дисплея и используемая технология должны соответствовать условиям эксплуатации, электрическим и механическим требованиям, а также ожидаемому жизненному циклу конечного изделия.
Для дисплейных приборов ключевыми параметрами могут быть контрастность и цветопередача. Для измерительного оборудования более важными могут оказаться стабильность работы при низких температурах и читаемость при ярком солнечном свете.
Для медицинского оборудования критически важны стабильная и надёжная работа на протяжении всего предполагаемого срока службы изделия.
EASTERN DISPLAY предлагает не просто отдельные ЖК-панели, а комплексные решения для различных применений. Наши инженеры помогают заказчикам определить, какие параметры требуют повышенной стабильности, какие требования к надёжности являются критическими и какая технология дисплея — например, TN, STN или IPS — лучше соответствует конкретному применению.
К этим технологиям следует относиться прежде всего как к инженерным инструментам, а не как к маркетинговым ярлыкам.
В реальных условиях не существует единого «универсального ЖК-дисплея». Правильный выбор — это дисплей, который соответствует требованиям конкретного применения, конкретной рабочей среды и конкретных условий эксплуатации.
Сегментные ЖК-дисплеи предназначены для отображения заранее определённых символов, цифр или значков. Они обычно обеспечивают низкую стоимость и низкое энергопотребление.
Точечно-матричные ЖК-дисплеи используют матрицу индивидуально адресуемых пикселей или точек, что позволяет отображать более широкий набор символов, знаков и графических элементов. Они обычно требуют более сложной схемы управления и могут иметь более высокую общую стоимость.
Возможность регулярного воздействия спирта или других чистящих химических веществ следует оценивать с учётом конкретной конструкции дисплея и используемых материалов.
Если использование 70%-ного этанола разрешено для данного применения, наносите его на салфетку из микрофибры, а не распыляйте непосредственно на дисплей. Аккуратно протирайте поверхность, не допускайте попадания жидкости через края или отверстия и своевременно удаляйте остатки влаги.
Перед использованием чистящего средства в производственных условиях всегда проверяйте его химическую совместимость с материалами и требованиями производителя ЖК-дисплея.
ЖК-дисплеи обычно управляются переменным сигналом (AC), чтобы предотвратить появление постоянной составляющей напряжения на жидкокристаллической ячейке.
Постоянная составляющая DC может вызывать электрохимическую деградацию жидкокристаллической ячейки, способствовать ухудшению изображения и сокращению срока службы дисплея.
Корректное AC-управление помогает поддерживать среднюю DC-составляющую близкой к нулю и предотвращает деградацию, связанную с постоянным напряжением.
TN и STN относятся к различным технологиям жидкокристаллических дисплеев. TN обычно используется в простых сегментных дисплеях с фиксированным набором отображаемой информации, тогда как STN представляет собой технологию пассивной матрицы, которая обеспечивает более широкие возможности мультиплексирования.
Конкретный выбор между TN и STN зависит от требований к отображению информации, углу обзора, контрастности, энергопотреблению и стоимости.
STN относится к технологии пассивной матрицы, широко используемой в монохромных дисплеях. IPS применяется преимущественно в TFT-LCD и подходит для отображения цветной графики, широких углов обзора и более сложных графических интерфейсов.
Выбор между STN и IPS следует делать с учётом требований конкретного устройства, а не только характеристик самой технологии.
Практическая проверка ЖК-дисплея может включать оценку угла обзора, работу при низких температурах и проверку равномерности подсветки.
По возможности тестирование следует проводить на образцах, максимально соответствующих конфигурации серийного изделия.
Наклоняйте образец дисплея в пределах углов обзора, которые предполагаются при реальной эксплуатации. При этом оценивайте стабильность изображения, контрастность, читаемость символов и цветопередачу.
Если изображение заметно меняется или теряет читаемость в пределах требуемого диапазона, необходимо проверить соответствие характеристик дисплея требованиям конкретного применения.
Если вы хотите узнать больше о выборе ЖК-дисплеев, технических требованиях к ЖК-модулям или индивидуальных дисплейных решениях, свяжитесь с инженерной командой EASTERN DISPLAY по адресу [engineering@ed-lcd.com]
