Введение
Для разработчиков автомобильных систем климат-контроля выбор технологии дисплея определяется не только внешним видом. Стоимость, энергопотребление, надёжность, угол обзора, рабочий температурный диапазон и долгосрочная доступность компонентов также играют важную роль при выборе оптимального решения.
На этом фоне монохромные ЖК-дисплеи сохраняют важное место в автомобильных системах управления кондиционированием воздуха, особенно в бюджетных платформах, дополнительных панелях управления и других применениях, где требуется простое и понятное отображение информации.ЖК-дисплей с монохромным сегментом имеет очень важное значение.
По сравнению с полноцветными TFT-дисплеями автомобильные монохромные ЖК-дисплеи могут обеспечивать преимущества с точки зрения стоимости, энергопотребления, простоты системы и долговременной надёжности. Сегментная технология особенно хорошо подходит для отображения заданной температуры, скорости вентилятора, направления воздушного потока, режима работы и другой фиксированной информации, которая обычно используется в автомобильных системах HVAC.
По мере дальнейшего развития систем климат-контроля понимание спроса на монохромные ЖК-дисплеи для автомобильных контроллеров кондиционирования воздуха становится всё более важным для автопроизводителей, поставщиков первого уровня (Tier 1) и производителей дисплейных решений.
Ожидается, что мировой рынок контроллеров автомобильных систем климат-контроля достигнет 4,9 млрд долларов США к 2032 году при среднегодовом темпе роста (CAGR) 5,0%. Одновременно продолжается распространение цифровых панелей управления в различных сегментах автомобилей.
Китай занимает важное место в этом росте. Ожидается, что производственные мощности страны по выпуску сегментных ЖК-дисплеев для автомобильных систем климат-контроля превысят 20 млн единиц к 2030 году, что составит около 40% мировых производственных мощностей. Основными факторами роста являются быстрое распространение автомобилей на новых источниках энергии (NEV) и дальнейшее развитие интеллектуальных автомобильных кокпитов. В настоящее время NEV составляют более 30% автомобильного рынка.
В более широком сегменте рынка сегментные ЖК-дисплеи занимают, по оценкам, 35–40% в недорогих автомобильных платформах и системах климат-контроля с базовым набором функций. Стоимость сегментных дисплейных модулей может быть менее одной трети стоимости сопоставимых полноцветных TFT-LCD-модулей, что делает их привлекательным решением для применений, не требующих сложной цветной графики.
Ещё одним важным преимуществом является низкое энергопотребление. Ток в режиме ожидания может составлять всего 0,5 мкА, что помогает снизить нагрузку на аккумулятор. Системы ручного и полуавтоматического управления кондиционированием воздуха остаются одним из основных применений автомобильных монохромных ЖК-дисплеев, особенно в бюджетных моделях автомобилей.
Рост спроса на монохромные ЖК-дисплеи в автомобильных системах HVAC обусловлен несколькими факторами. Стоимость, низкое энергопотребление, надёжность и простота отображения информации остаются важными требованиями к контроллерам кондиционирования воздуха.
1. Стоимость и надёжность
Стоимость и надёжность остаются ключевыми критериями при выборе автомобильного ЖК-дисплея.
Стоимость компонентов (BOM) решения на основе монохромного ЖК-дисплея может быть более чем на 50% ниже, чем у сопоставимого решения на базе TFT. Благодаря этому монохромные ЖК-дисплеи для автомобильных применений особенно подходят для автомобильных платформ, где необходимо тщательно контролировать стоимость дисплейной системы.
Автомобильные широкотемпературные ЖК-дисплеи могут поддерживать работу в диапазоне температур от -40 °C до 85 °C. При интеграции в соответствующим образом спроектированные панели управления такие дисплеи также могут соответствовать строгим требованиям к условиям эксплуатации, включая устойчивость к вибрации и соответствующий класс защиты IP.
Для автопроизводителей и поставщиков дисплейных решений эти характеристики делают автомобильные монохромные ЖК-дисплеи практичным вариантом для применений, где полноцветная графика не является обязательной.
2. Рост спроса со стороны автомобилей на новых источниках энергии
Быстрое развитие автомобилей на новых источниках энергии создаёт дополнительный спрос на многозонные системы климат-контроля.
Электромобили требуют независимого управления температурой аккумуляторной системы и пассажирского салона, что увеличивает количество необходимых интерфейсов климат-контроля. К ним относятся передние панели управления климатом, панели для задних пассажиров и дополнительные панели управления.
Благодаря чрезвычайно низкому энергопотреблению — менее 100 нА в некоторых режимах работы — монохромные ЖК-дисплеи с низким энергопотреблением хорошо подходят для дополнительных панелей управления в автомобилях NEV. В 2024 году доля сегментных ЖК-дисплеев в дополнительных панелях климат-контроля электромобилей достигла 65%.
В таких применениях дисплей должен чётко отображать необходимую информацию при минимальном энергопотреблении и невысокой сложности системы. В этом отношении сегментные ЖК-дисплеи сохраняют конкурентоспособность по сравнению с решениями на базе TFT.
3. Длительный срок службы и стабильность работы
Длительный срок службы и стабильная работа являются важными требованиями к автомобильной электронике.
Монохромные ЖК-дисплеи могут обеспечивать длительный срок эксплуатации — в некоторых применениях более 100 000 часов. Их относительно простая архитектура также делает их подходящими для систем, которые должны надёжно работать в течение длительного жизненного цикла автомобиля.

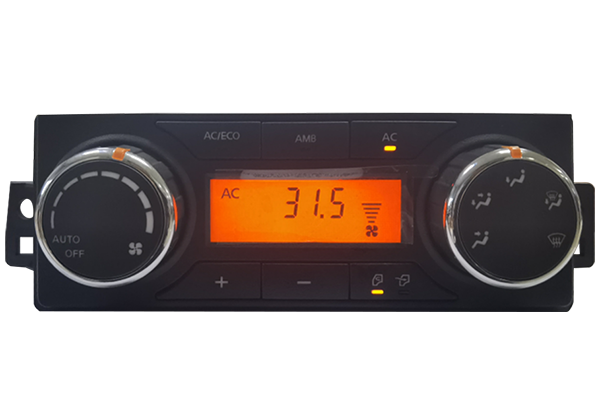

Для автомобильных контроллеров кондиционирования воздуха обычно требуется отображать такие параметры, как температура, скорость вентилятора, направление воздушного потока и режим работы, а не сложную графическую информацию.
Поэтому автомобильная технология сегментных ЖК-дисплеев особенно хорошо подходит для применений, где чёткое отображение информации и долговременная надёжность важнее цветной графики высокого разрешения.
4. Простой и понятный пользовательский интерфейс
Особенности пользовательского интерфейса также поддерживают дальнейшее применение монохромных ЖК-дисплеев в автомобильных системах климат-контроля.
Когда функции управления климатом полностью интегрированы в центральный сенсорный экран информационно-развлекательной системы, пользователю может потребоваться переходить между несколькими меню или экранами даже для выполнения простых операций. Выделенная панель климат-контроля позволяет получить более прямой доступ к часто используемым функциям.
По этой причине некоторые автомобильные платформы продолжают использовать отдельные панели управления климатом наряду с крупными TFT-дисплеями информационно-развлекательной системы.
В таких применениях монохромные ЖК-дисплеи позволяют отображать температуру, скорость вентилятора, направление воздушного потока и режим работы без стоимости и энергопотребления, характерных для полноцветного TFT-интерфейса.
Хотя технология монохромных ЖК-дисплеев является зрелой, развитие конструкции ЖК-дисплеев, оптических характеристик, интеграции и возможностей индивидуальной настройки продолжает расширять область их применения.
Интеграция драйвера и защитного стекла
Интеграция драйверной электроники и защитного стекла является одним из направлений развития.

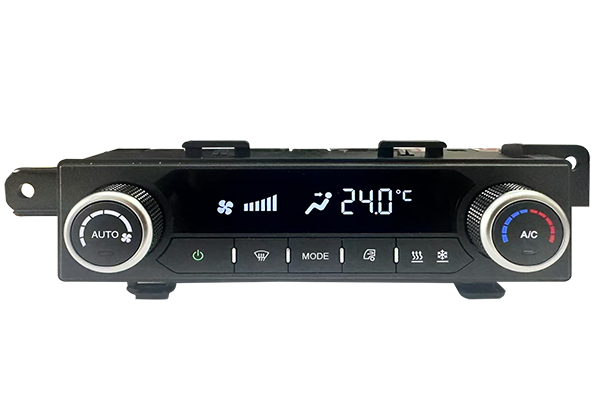

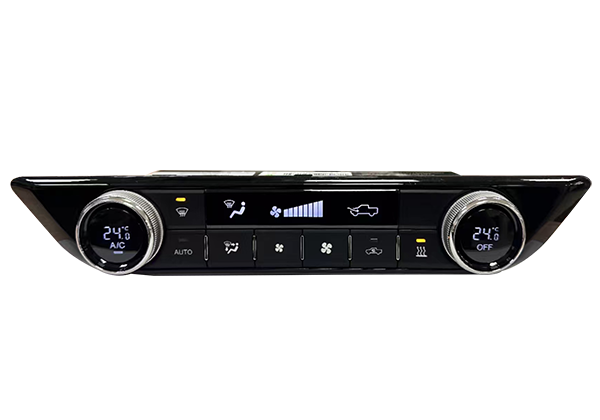

Eastern Display разработала дисплейное решение для автомобильной системы климат-контроля, в котором схемы управления ЖК-дисплеем интегрированы со структурой защитного стекла. Такое решение объединяет управление дисплеем, сенсорную функцию и ламинирование защитного стекла в единый модуль.
Такая конструкция позволяет получить равномерный тёмный внешний вид дисплея в выключенном состоянии — эффект, который часто называют black panel effect или black-screen effect.
Кроме того, технологии многокрасочной и градиентной шелкографии позволяют улучшить внешний вид монохромных дисплеев и расширить возможности дизайна без отказа от преимуществ ЖК-решения по стоимости.
VA ЖК-дисплей с широким углом обзора
VA-технология ЖК-дисплеев позволяет решить одну из традиционных проблем некоторых сегментных ЖК-дисплеев — ограниченный угол обзора.
VA ЖК-дисплей Eastern Display разработан для обеспечения широкого угла обзора, что помогает сохранять хорошую читаемость информации из разных положений в салоне автомобиля.
Это особенно актуально для дисплеев автомобильных систем HVAC, расположенных со стороны пассажира или в задней части салона, где дисплей может рассматриваться под значительно различающимися углами.
Сочетание высокой контрастности, широкого угла обзора и широкого температурного диапазона делает VA ЖК-дисплеи подходящими для автомобильных систем климат-контроля, предъявляющих повышенные требования к оптическим характеристикам.
Сегментная технология ЖК-дисплеев с низким энергопотреблением
Энергопотребление является ещё одним важным фактором при проектировании автомобильных дисплеев.
Сегментные ЖК-дисплеи с низким энергопотреблением требуют относительно небольшого количества энергии по сравнению со многими технологиями дисплеев с активной матрицей. Поэтому они подходят для систем, в которых дисплей работает непрерывно или требуется минимизировать электрическую нагрузку.
Драйверы сегментных ЖК-дисплеев для автомобилей также доступны с архитектурой, оптимизированной для низкого энергопотребления, и автомобильными квалификациями для таких применений, как дисплеи климат-контроля, панели управления для задних пассажиров и другие компактные дисплеи в салоне автомобиля.
Эти разработки показывают, что монохромная ЖК-технология не является исключительно устаревшим решением. Она продолжает развиваться в соответствии с современными требованиями к автомобильным системам.
Несмотря на свои преимущества, монохромная ЖК-технология сталкивается с конкуренцией со стороны полноцветных TFT-дисплеев, особенно по мере снижения стоимости TFT-решений.
1. Усиление конкуренции со стороны TFT-LCD
Технологическая конкуренция является одной из наиболее заметных проблем.
Стоимость полноцветных TFT-LCD снижается в среднем на 8% в год, благодаря чему TFT-решения всё активнее проникают в более доступные сегменты автомобилей, где традиционно широко применялись монохромные и сегментные дисплеи.
По мере дальнейшего снижения стоимости TFT разница в цене между двумя технологиями сокращается. Это может создавать дополнительное давление на применение монохромных ЖК-дисплеев в некоторых моделях автомобилей среднего ценового сегмента.
Однако монохромные ЖК-дисплеи и TFT-дисплеи предназначены для разных требований к применению.
Монохромные ЖК-дисплеи сохраняют привлекательность там, где приоритетом являются низкое энергопотребление, низкая стоимость системы, простое отображение информации и длительный срок эксплуатации.
2. Уязвимость цепочки поставок
Зависимость от цепочки поставок является ещё одним структурным фактором риска.
Более 90% автомобильных драйверных IC импортируются, что создаёт потенциальную зависимость от геополитической ситуации и торговых ограничений.
Последние изменения в мировой тарифной политике и региональные конфликты продемонстрировали уязвимость сильно концентрированных цепочек поставок. Возможные перебои с поставками могут повлиять на производственные графики и увеличить закупочные расходы.
Для снижения этих рисков участники отрасли используют две основные стратегии: развитие локальных источников поставок драйверных IC и углубление интеграционного сотрудничества с поставщиками дисплейных модулей.
Переход к комплексным готовым панельным решениям, при которых вся панель управления проектируется и поставляется как единая подсистема, позволяет автопроизводителям снизить зависимость от колебаний поставок отдельных компонентов и одновременно повысить эффективность системной интеграции.
FAQ
Q1: Почему монохромные ЖК-дисплеи по-прежнему используются в автомобильных контроллерах кондиционирования воздуха?
Монохромные ЖК-дисплеи по-прежнему подходят для автомобильных контроллеров кондиционирования воздуха, поскольку такие системы часто должны отображать относительно простую информацию: температуру, скорость вентилятора, направление воздушного потока и режим работы.
По сравнению с полноцветными TFT-дисплеями монохромные ЖК-дисплеи могут обеспечивать более низкую стоимость, меньшее энергопотребление, более простую архитектуру системы и длительный срок эксплуатации.
Благодаря этим характеристикам они особенно подходят для бюджетных автомобильных платформ, дополнительных панелей климат-контроля и применений, где сложный графический интерфейс не требуется.
Q2: Каковы преимущества монохромных ЖК-дисплеев для автомобильных систем HVAC?
К основным преимуществам относятся низкая стоимость, низкое энергопотребление, высокая контрастность, длительный срок эксплуатации и возможность работы в широком диапазоне температур.
Автомобильные монохромные ЖК-дисплеи также могут быть адаптированы под конкретные требования: можно настраивать сегменты и пиктограммы, направление наблюдения, конфигурацию подсветки, размеры стекла и другие параметры.
Для систем HVAC сегментные ЖК-дисплеи позволяют чётко и эффективно отображать заданную температуру, скорость вентилятора, направление воздушного потока и другие фиксированные параметры.
Q3: Что лучше подходит для автомобильных контроллеров кондиционирования воздуха — монохромный ЖК-дисплей или TFT-дисплей?
Ответ зависит от требований конкретного применения.
TFT-дисплеи лучше подходят для систем, которым необходимы полноцветная графика, изображения высокого разрешения, анимация или сложные пользовательские интерфейсы.
В то же время монохромные ЖК-дисплеи и сегментные ЖК-дисплеи могут иметь преимущества там, где приоритетами являются низкая стоимость, низкое энергопотребление, простое отображение информации, длительный срок службы и стабильность поставок.
Поэтому для автомобильных контроллеров кондиционирования воздуха с относительно простыми требованиями к отображению информации монохромная ЖК-технология по-прежнему может быть практичным решением.
Q4: Какой тип монохромного ЖК-дисплея подходит для автомобильных систем климат-контроля?
Выбор подходящего типа ЖК-дисплея зависит от требований к контрастности, углу обзора, рабочей температуре, отображаемой информации, подсветке и механической конструкции.
TN, HTN, STN, FSTN и VA могут использоваться в различных монохромных ЖК-применениях. VA ЖК-дисплей может быть особенно полезен, когда требуются высокая контрастность и широкий угол обзора.
Для автомобильных дисплеев HVAC окончательный выбор следует делать с учётом реальных условий эксплуатации автомобиля, условий наблюдения, электрических требований и механических ограничений.
Q5: Можно ли изготовить монохромный ЖК-дисплей по индивидуальным требованиям для автомобильного контроллера кондиционирования воздуха?
Да. Монохромные ЖК-дисплеи по индивидуальному заказу могут разрабатываться с учётом конкретных требований автомобильного контроллера кондиционирования воздуха.
Возможна настройка внешних размеров ЖК-стекла, области отображения, сегментов и пиктограмм, направления наблюдения, типа ЖК-дисплея, подсветки, FPC или PIN-подключения, рабочего напряжения и температурного диапазона.
Для применений, требующих более высокой степени интеграции, также могут использоваться ЖК-модули COG, в которых драйвер ЖК-дисплея и интерфейсная схема интегрированы в компактный модуль. В зависимости от конструкции автомобильные COG ЖК-модули HVAC могут поддерживать такие интерфейсы, как SPI и I²C.
Если у вас есть какие-либо дополнительные вопросы, пожалуйста, не стесняйтесь обращаться к нашим инженерам.
