Eastern Display Co., Ltd.
Формат отображения: 16×2 символа, матрица символа 5×7 точек, встроенный набор символов ASCII
Тип дисплея: STN Positive, трансфлективный, жёлто-зелёный фон с чёрными символами, высокая контрастность, угол обзора 6 часов
Контроллер: ST7066, универсальный контроллер символьного ЖК-дисплея с совместимым стандартным набором команд
Интерфейс: 8-битный параллельный интерфейс для подключения к микроконтроллеру (МК)
Конструкция модуля: COB (Chip-on-Board), подключение ЖК-стекла через эластомерный соединитель (zebra connector), компактная конструкция
Рабочее напряжение: 5 В, однополярное питание, подходит для широкого ряда встраиваемых систем
Подсветка: жёлто-зелёная LED-подсветка с низким энергопотреблением и длительным сроком службы
Рабочая температура: от -10 °C до +60 °C
Температура хранения: от -20 °C до +70 °C

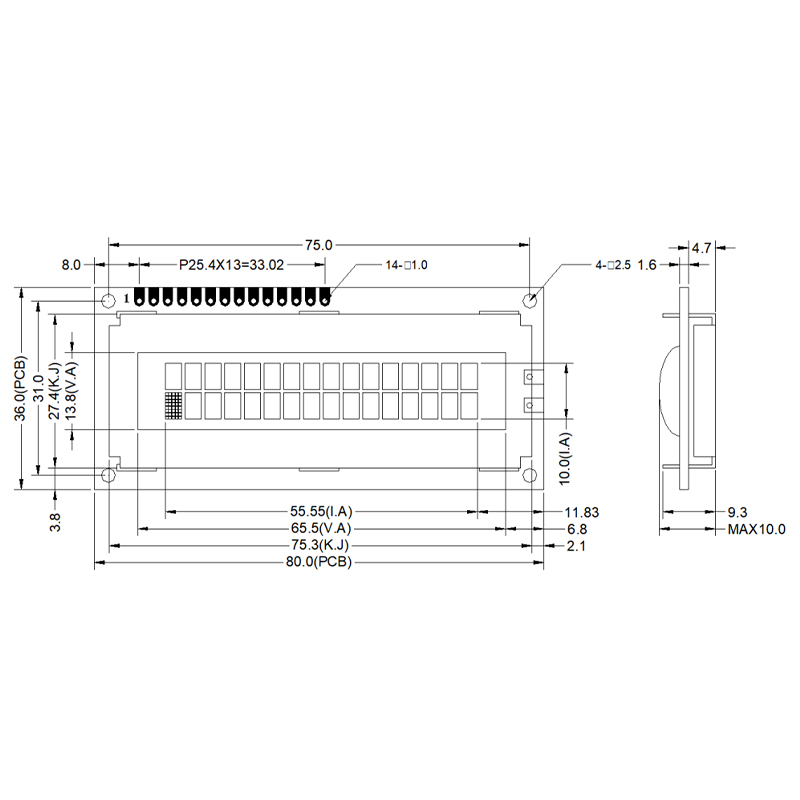

EDM1602-01 — надёжный символьный ЖК-модуль 16×2 с конструкцией COB, контроллером ST7066 и стандартным 8-битным параллельным интерфейсом для простой интеграции в промышленные и встраиваемые системы.
EDM1602-01 — это символьный ЖК-модуль формата 16×2 с трансфлективным дисплеем STN Positive, жёлто-зелёным фоном и чёрными символами.
Модуль оснащён универсальным контроллером символьного ЖК-дисплея ST7066 и подключается к главному микроконтроллеру через 8-битный параллельный интерфейс.
Конструкция модуля выполнена по технологии COB (Chip-on-Board) с использованием эластомерного соединителя для подключения ЖК-стекла. Модуль работает от одного источника питания 5 В и оснащён встроенной жёлто-зелёной LED-подсветкой.
Благодаря встроенному знакогенератору контроллер позволяет передавать коды символов непосредственно от микроконтроллера, без необходимости формировать каждый символ точка за точкой. Это упрощает программную интеграцию и управление дисплеем.
EDM1602-01 подходит для встраиваемых устройств, которым требуется стабильное отображение буквенно-цифровой информации, включая контрольно-измерительные приборы, панели промышленного управления, медицинское оборудование и телекоммуникационные терминалы.
Для различных проектов доступны варианты индивидуальной настройки, включая цвет подсветки, конфигурацию интерфейса, диапазон рабочих температур и габаритные размеры модуля.
Особенность 1: Встроенный знакогенератор для упрощения разработки
Контроллер ST7066 имеет встроенный набор символов ASCII, поэтому микроконтроллеру достаточно передавать коды символов вместо формирования каждого символа точка за точкой.
Широко используемый набор команд обеспечивает совместимость со многими стандартными реализациями символьных ЖК-дисплеев, что позволяет упростить перенос существующего программного обеспечения и сократить время интеграции дисплея.
Особенность 2: STN Positive и трансфлективная технология для стабильной читаемости
Сочетание жёлто-зелёного фона и чёрных символов обеспечивает хорошую контрастность отображения буквенно-цифровой информации.
Трансфлективная конструкция ЖК-панели использует отражённый окружающий свет для улучшения читаемости при достаточном внешнем освещении, а встроенная LED-подсветка обеспечивает дополнительное освещение в условиях недостаточной освещённости.
Благодаря этому дисплей подходит для оборудования, работающего при различных условиях освещения.
Особенность 3: COB-конструкция для компактного и надёжного модуля

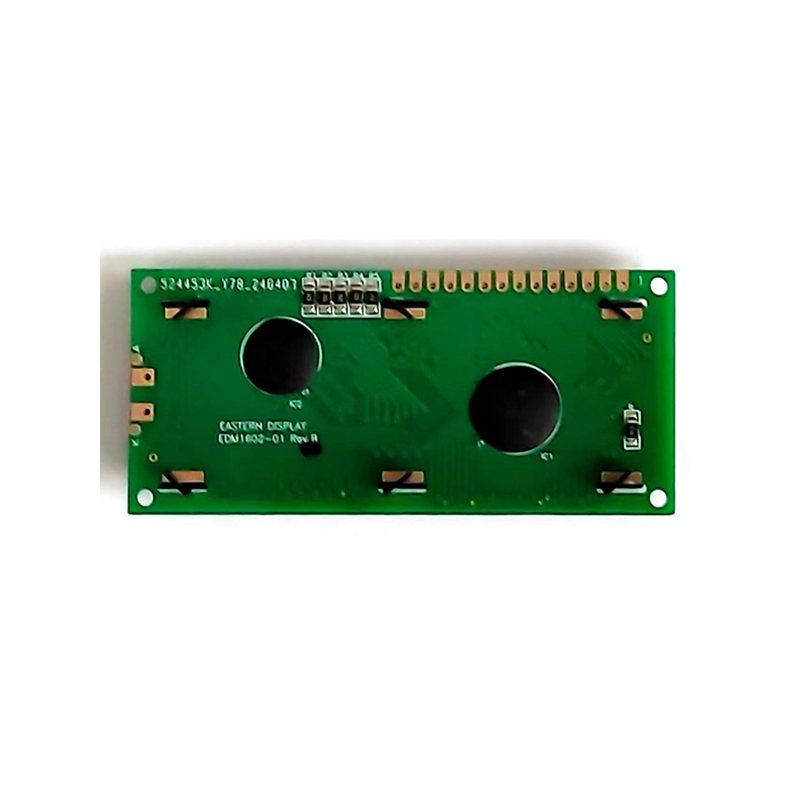

В EDM1602-01 используется технология COB (Chip-on-Board): контроллер непосредственно устанавливается на печатную плату, а ЖК-стекло подключается с помощью эластомерного соединителя (zebra connector).
Такая конструкция позволяет уменьшить габариты модуля и обеспечивает практичное решение для встраиваемого оборудования, где важны компактность и механическая надёжность.
Стандартный диапазон рабочих температур составляет от -10 °C до +60 °C, что подходит для широкого ряда промышленных и коммерческих применений.
Особенность 4: Стандартный 8-битный параллельный интерфейс для простой интеграции
8-битный параллельный интерфейс соответствует широко распространённой архитектуре символьных ЖК-дисплеев и может использоваться с различными микроконтроллерными платформами.
Стандартная архитектура интерфейса и широко используемый набор команд упрощают разработку прототипов и интеграцию дисплея в серийное оборудование, особенно при использовании традиционных символьных ЖК-дисплеев.
Промышленные контрольно-измерительные приборы
Подходит для цифровых мультиметров, терморегуляторов, преобразователей давления и другого оборудования, в котором требуется отображение числовых значений, параметров и состояния устройства.
Жёлто-зелёная LED-подсветка обеспечивает дополнительную освещённость дисплея при эксплуатации в производственных и других помещениях.
Панели управления медицинского оборудования
Может использоваться в панелях управления и встроенных интерфейсах медицинского оборудования, включая инфузионные насосы и анализаторы крови.
Дисплей может отображать рабочие параметры, состояние оборудования, коды тревог и подсказки для пользователя.
Телекоммуникационное и сетевое оборудование
Может интегрироваться в интерфейсы отображения состояния маршрутизаторов, коммутаторов, модемов и другого сетевого оборудования.
Подходит для отображения такой информации, как IP-адреса, состояние соединения, параметры конфигурации и диагностические данные.
Панели управления бытовой техникой
Может использоваться в системах управления кофемашин, микроволновых печей, аудиосистем и другой бытовой техники.
Дисплей может отображать время, температуру, режим работы и другие параметры пользовательского интерфейса.
Офисная техника
Может применяться в копировальных аппаратах, лазерных принтерах и другом офисном оборудовании для отображения состояния устройства, настроек бумаги, количества копий, сообщений об ошибках и другой служебной информации.

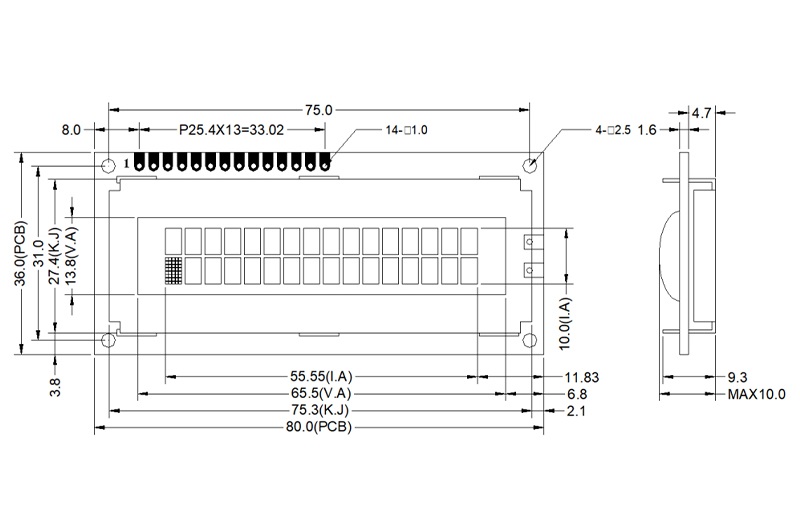

| Product model | EDM1602-01 |
| Display content | 16x2 character dot matrix display |
| Background | Yellow-green |
| Interface | 8-bit parallel LCD |
| Driver chip model | LCD controller ST7066 |
| Module type | COB LCD Module |
| Connection | Zebra |
| Display type | STN LCD，Positive，Transflective |
| Viewing angle | 6 O'clock |
| Operating voltage | 5V |
| Backlight type | LED |
| Backlight color | Yellow-green |
| Operating temperature | -10-60℃ |
| Storage temperature | -20-70℃ |
Если стандартные характеристики EDM1602-01 не полностью соответствуют требованиям вашего проекта, мы можем предложить индивидуальную настройку отдельных параметров модуля.
Настройка набора символов: поддержка отдельных европейских языков, русского языка, японской катаканы и других наборов символов, а также заданных пользовательских символов
Изменение цвета подсветки: доступны белый, синий, красный, янтарный и другие цвета LED-подсветки
Расширенный температурный диапазон: возможна разработка версии для эксплуатации при температурах ниже или выше стандартного диапазона
Настройка конфигурации интерфейса: назначение выводов может быть адаптировано под требования конкретной платформы управления
Изменение габаритных размеров: размеры модуля и области отображения могут быть адаптированы под особенности монтажного пространства
Изменение способа подключения: возможны варианты подключения с использованием FPC или металлических выводов
Возможность реализации, MOQ, сроки изготовления образцов и сроки серийного производства зависят от объёма необходимых изменений.
Предоставьте нашим инженерам характеристики и требования вашего проекта — мы оценим техническую осуществимость и предложим подходящее решение.
Q1: Совместим ли EDM1602-01 со стандартными символьными ЖК-модулями 1602?
Да. EDM1602-01 использует контроллер ST7066 и 8-битный параллельный интерфейс на основе широко распространённой архитектуры символьных ЖК-модулей 1602.
Модуль рассчитан на совместимость со многими программными и аппаратными реализациями на базе HD44780-совместимых решений, что может упростить переход с существующих конструкций 1602.
Перед прямой заменой рекомендуется проверить назначение выводов и электрические характеристики в соответствии с технической документацией конкретного изделия.
Q2: Может ли модуль работать в системе с питанием 3,3 В?
Стандартная версия рассчитана на питание 5 В.
Для систем с логическими уровнями 3,3 В может потребоваться преобразование уровней в зависимости от характеристик микроконтроллера и конфигурации интерфейса.
Также может быть рассмотрена возможность разработки версии с рабочим напряжением 3,3 В.
Для подтверждения электрической совместимости с вашей системой обратитесь к нашим инженерам.
Q3: Можно ли регулировать яркость подсветки?
Да. Яркость LED-подсветки может регулироваться с помощью соответствующей схемы ограничения тока или ШИМ-управления в зависимости от конфигурации системы и параметров подсветки.
Если требуется повышенная яркость, сниженное энергопотребление или определённый диапазон регулировки, параметры подсветки могут быть согласованы на этапе индивидуальной настройки.
Q4: Каковы типичные сроки изготовления и MOQ для индивидуальной версии?
Сроки и MOQ зависят от объёма необходимых изменений.
Для относительно простых модификаций, например изменения цвета подсветки или конфигурации интерфейса, срок изготовления образцов обычно составляет около 2–3 недель.
Изменения, затрагивающие ЖК-панель или механическую конструкцию, могут потребовать дополнительного времени на разработку.
MOQ определяется в зависимости от требований проекта и условий производства.
Предоставьте характеристики вашего проекта, чтобы наши инженеры могли оценить предполагаемые сроки и MOQ.
Q5: Предусмотрена ли регулировка контрастности?
Да. Модуль имеет вывод для регулировки контрастности, что позволяет настраивать контраст изображения с помощью внешнего потенциометра или соответствующей схемы регулировки.
Это позволяет корректировать параметры отображения с учётом условий эксплуатации и характеристик конкретной ЖК-панели.
