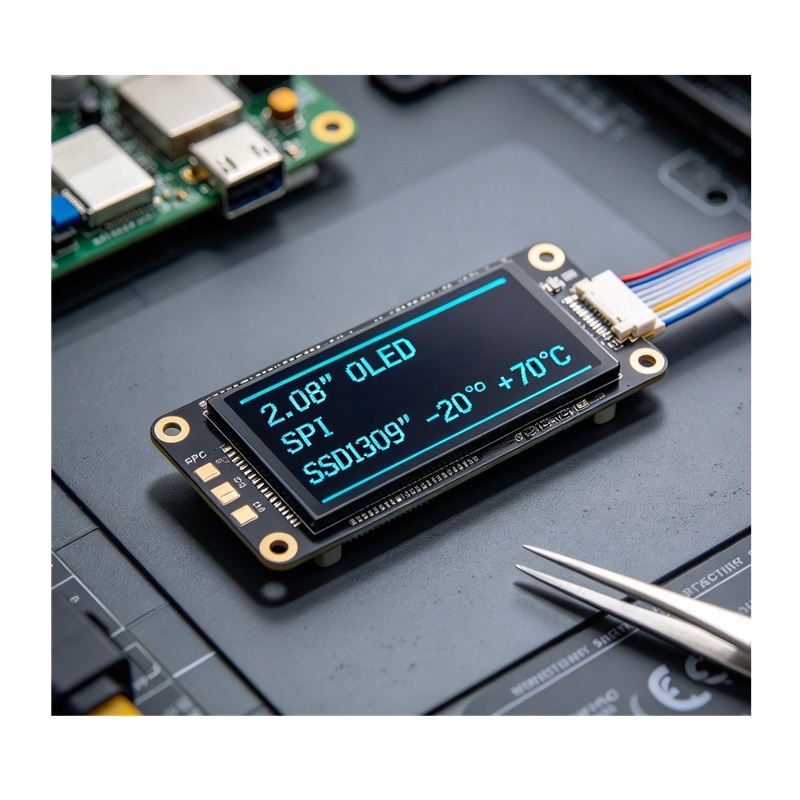

EDOL208-25664J-H24
2,08-дюймовый монохромный OLED-дисплей с разрешением 256×64 для промышленных и портативных устройств.
Ключевые преимущества: самосвечение, сверхтонкий профиль и высокая контрастность — надёжное отображение информации в сложных условиях эксплуатации.
2,08-дюймовый OLED-дисплей EDOL208-25664J-H24 — это монохромный дисплей с разрешением 256×64 и интерфейсом SPI. В сочетании с драйвером SSD1309 он легко интегрируется во встраиваемые системы. Благодаря технологии OLED дисплею не требуется подсветка, что позволяет реализовать сверхтонкую конструкцию и обеспечивает глубокий чёрный цвет.

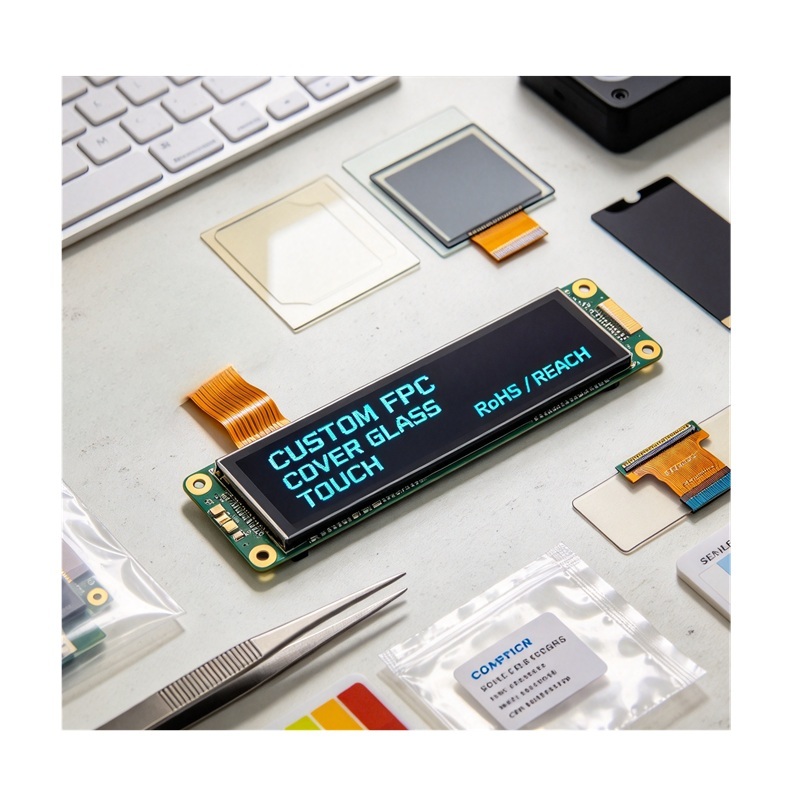

Диапазон рабочих температур от −20 °C до +70 °C делает этот OLED-дисплей подходящим для промышленных приборов, медицинского оборудования и портативных терминалов. Для удовлетворения специфических требований к конструкции доступны различные варианты индивидуальной адаптации, включая FPC, защитное стекло и сенсорную панель.
Самосветящийся OLED-дисплей — не требует подсветки, отличается сверхтонким профилем и низким энергопотреблением.
Высокая контрастность — глубокий чёрный фон и чёткий, легко читаемый текст.
Широкий температурный диапазон — от −20 °C до +70 °C, для применения в сложных условиях эксплуатации.
Простая интеграция — интерфейс SPI и драйвер SSD1309 упрощают управление дисплеем.
Промышленные приборы — портативные измерительные приборы, испытательное оборудование и регистраторы данных.
Медицинское оборудование — мониторы пациента, инфузионные насосы и диагностическое оборудование.
Портативные терминалы — инструменты для выездного обслуживания, сканеры штрихкодов и пульты дистанционного управления.
Потребительская электроника — носимые устройства, системы умного дома и портативные электронные устройства.
| Parameter | Specification |
| Display Size | 2.08 inches (diagonal) |
| Resolution | 256×64 |
| Display Type | Monochrome OLED |
| Interface | SPI |
| Driver IC | SSD1309 |
| Brightness | 100 cd/m² (typical) |
| Contrast Ratio | 10,000:1 |
| Viewing Angle | 160° |
| Operating Temperature | −20°C to +70°C |
| Storage Temperature | −30°C to +80°C |
| Supply Voltage | 2.8 V to 3.3 V |

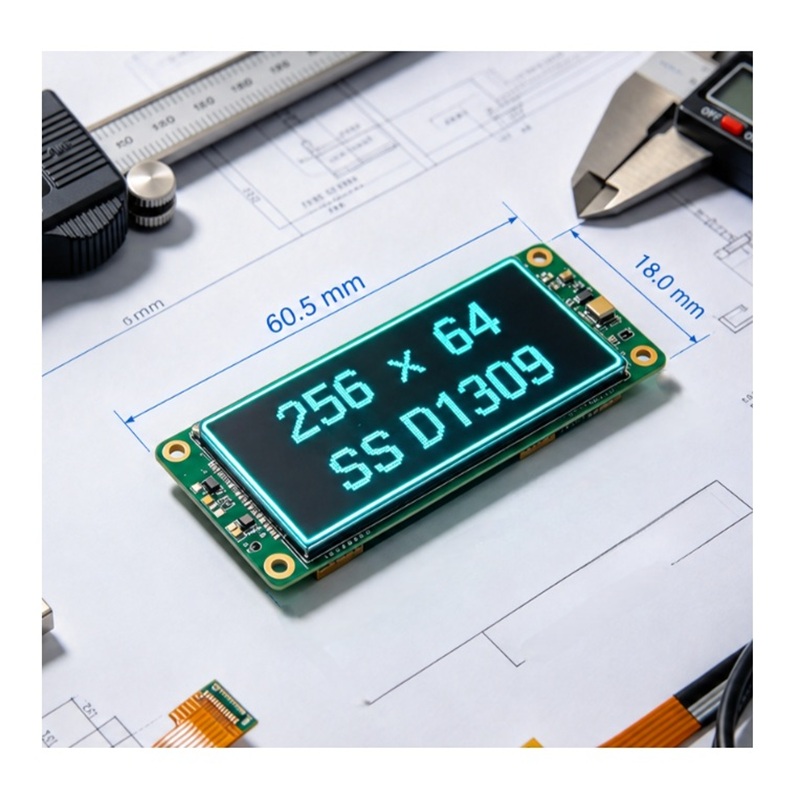

| Module Dimensions | 60.5 × 18.0 × 1.6 mm |
| Active Area | 51.18 × 12.78 mm |
Подробный механический чертёж приведён в спецификации продукта.
Для получения 2D- и 3D-файлов обратитесь к нашей инженерной команде.
В: Каков диапазон рабочих температур OLED-дисплея EDOL208-25664J-H24?
О: От −20 °C до +70 °C.
В: Требуется ли OLED-дисплею подсветка?
О: Нет. OLED-дисплей является самосветящимся и не требует подсветки.
В: Можно ли адаптировать FPC под требования заказчика?
О: Да. Форма, длина и конфигурация выводов FPC могут быть адаптированы под требования заказчика.
В: Какой драйвер используется в OLED-дисплее 256×64?
О: SSD1309.
