EDT0154LSINJ-H12：TFT-дисплей 1,54 дюйма

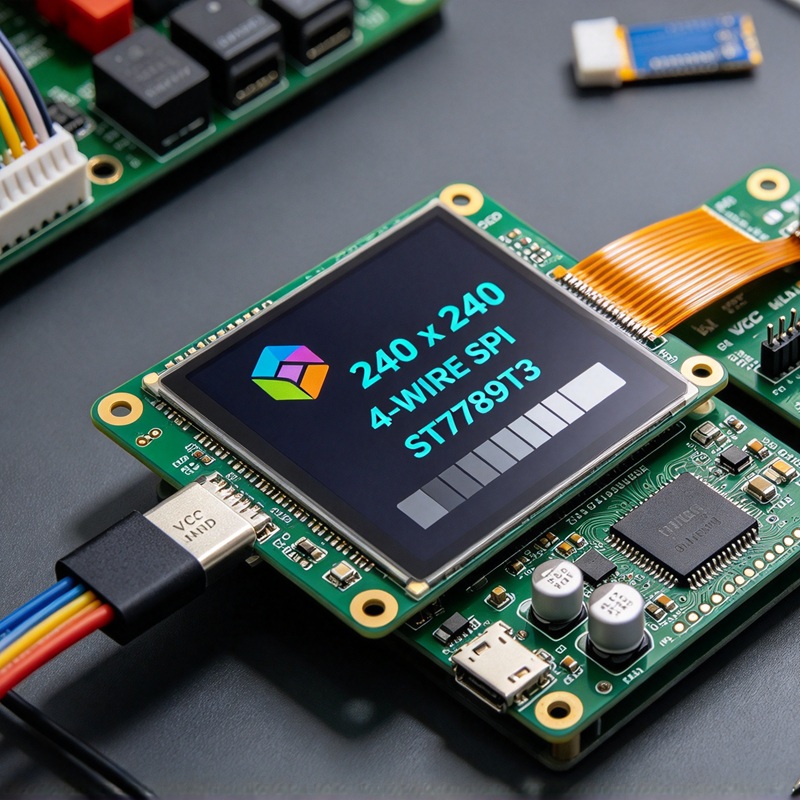

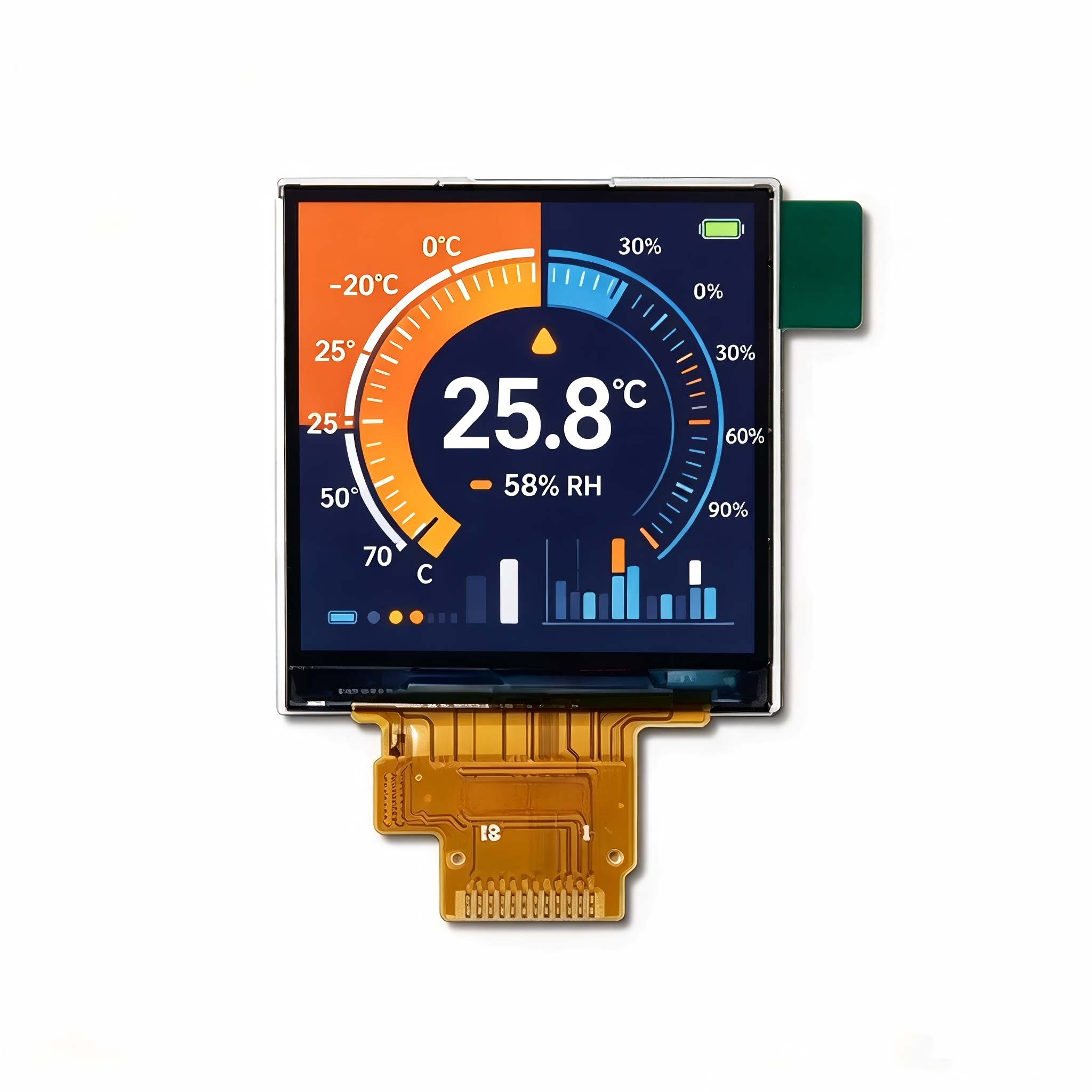

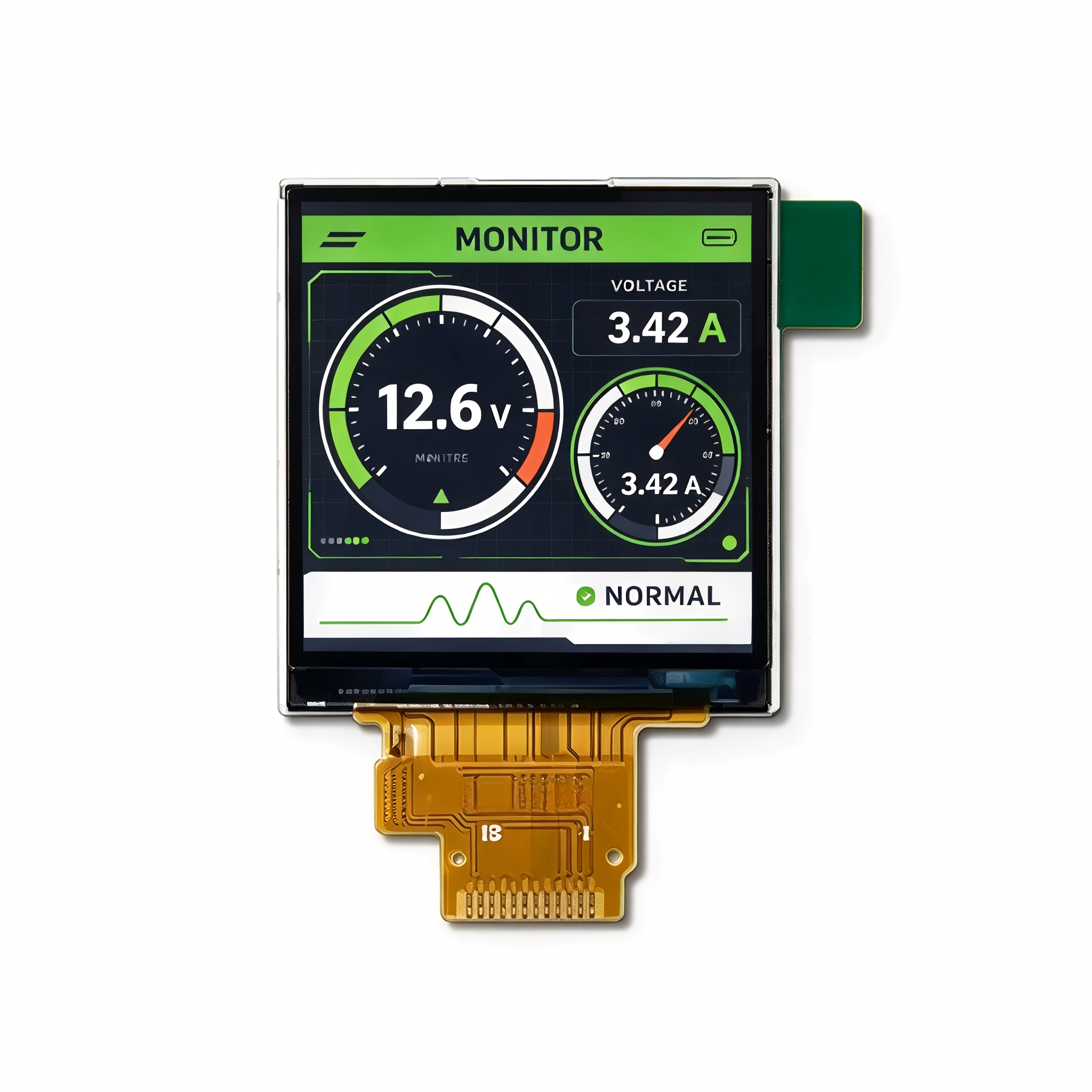

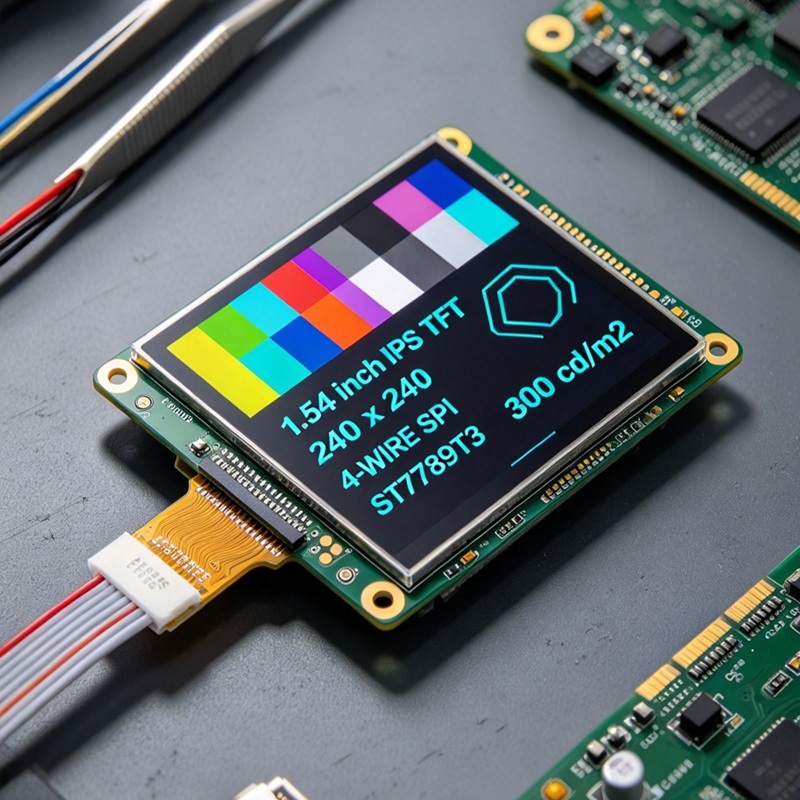

1,54-дюймовый TFT LCD-модуль с разрешением 240 × 240 пикселей и технологией IPS, предназначенный для компактных встраиваемых систем и портативных устройств.
·Компактный размер · Полный угол обзора · Чёткое изображение
Типовая яркость 300 кд/м² и режим отображения Normally Black обеспечивают чёткое изображение с высокой контрастностью при различных условиях освещения. Модуль предназначен для портативных приборов, медицинского оборудования и промышленных панелей управления. Его компактные габариты составляют 31,52 × 33,72 × 1,87 мм, а диапазон рабочих температур — от −20 °C до +70 °C, что позволяет использовать его в требовательных приложениях.
Возможности индивидуальной адаптации включают изменение конструкции FPC, разработку защитного стекла и повышение яркости в соответствии с конкретными требованиями применения.
| Display Size | 1.54 inches (diagonal) |
| Resolution | 240 (H) × 240 (V) |
| Display Mode | Normally black, IPS full viewing angle |
| Active Area | 27.72 × 27.72 mm |
| Module Dimensions | 31.52 × 33.72 × 1.87 mm |
| Dot Pitch | 0.115 × 0.115 mm |
| Color Arrangement | RGB |
| Interface | 4-wire SPI |
| Driver IC | ST7789T3 |

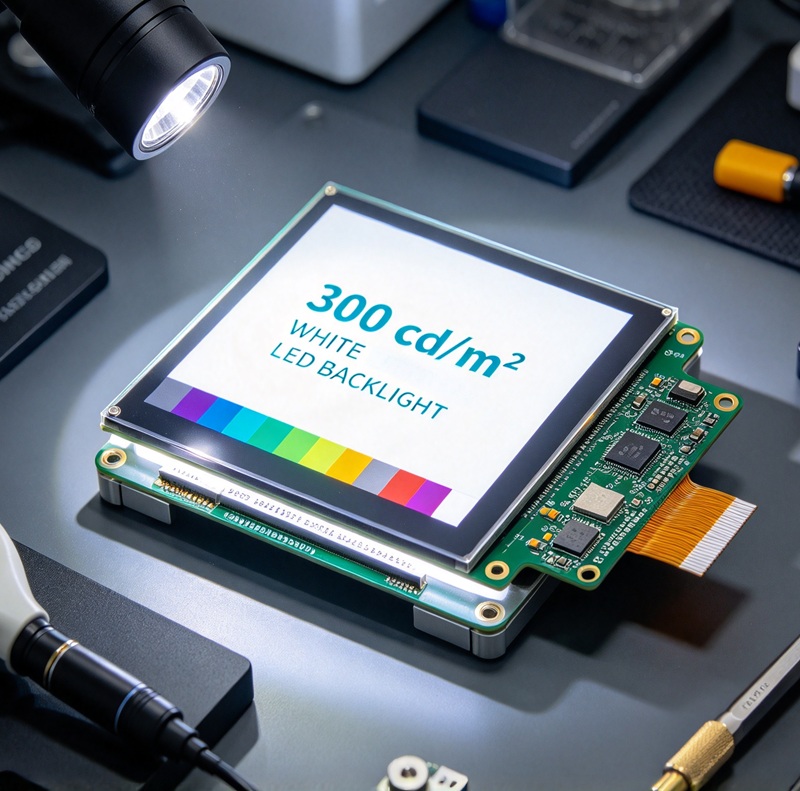

| Brightness | 300 cd/m² (typical) |
| Backlight | 3 white LEDs |
| Viewing Angle | Full viewing angle |
| Operating Temperature | −20°C to +70°C |
| Storage Temperature | −30°C to +80°C |
| Supply Voltage (VDD) | 2.4 V to 3.3 V |
| LED Backlight Voltage | 2.9 V to 3.1 V |
| LED Current | 50–70 mA |
Подробный механический чертёж приведён в спецификации продукта. Чтобы получить полный комплект 2D- и 3D-файлов, свяжитесь с нашей инженерной командой.
Наши инженеры предоставляют комплексные услуги по адаптации TFT-дисплея под конкретные требования вашего проекта. Возможные решения включают индивидуальную разработку защитного стекла, интеграцию сенсорной панели, адаптацию подсветки, драйвера и платы управления, а также другие изменения конструкции.
→ Свяжитесь с нашими инженерами
В: Каков диапазон рабочих температур этого дисплея?
О: Диапазон рабочих температур составляет от −20 °C до +70 °C, а диапазон температур хранения — от −30 °C до +80 °C.
В: Можно ли использовать этот дисплей при солнечном свете?
О: При типовой яркости 300 кд/м² дисплей подходит для использования в помещениях и на улице в затенённых местах. По запросу доступны варианты с более высокой яркостью.
В: Можно ли адаптировать FPC под требования проекта?
О: Да. Форму, длину и расположение выводов FPC можно адаптировать в соответствии с конкретными требованиями применения.
В: Какой драйвер используется в этом дисплее?
О: В дисплее используется драйвер ST7789T3.
В: Поддерживает ли дисплей сенсорное управление?
О: Да. Предусмотрена возможность интеграции резистивной или ёмкостной сенсорной панели.
Нужны образцы или полные спецификации?
Свяжитесь с нашей инженерной командой, чтобы получить помощь в подборе продукции, подробные технические спецификации или образцы.
EASTERN DISPLAY — Ваш надёжный партнёр
Более 35 лет с момента основания компании мы придерживаемся одной цели: помогать нашим партнёрам создавать более конкурентоспособные, экономичные и надёжные конечные продукты с помощью дисплейных решений, разработанных с учётом их конкретных требований. Мы гордимся доверием и признанием, которые заслужили среди наших партнёров по всему миру.
Reflective LCD — это жидкокристаллический экран, использующий окружающий свет для отображения информации. Его ключевая особенность — отсутствие подсветки: изображение формируется за счёт отражения окружающего света. Преимущества: низкое энергопотребление, защита глаз, отличная видимость при ярком освещении. В настоящее время широко применяется во множестве специализированных сценариев.
1.3-дюймовый OLED-дисплей отличается ультратонким корпусом, высокой контрастностью и широким углом обзора. В основе технологии лежит принцип самосвечения, что исключает необходимость в подсветке, значительно снижает энергопотребление и позволяет работать в широком температурном диапазоне от -40℃ до 70℃. Модуль оснащен стандартными интерфейсами SPI/I2C, совместим с большинством микроконтроллеров и широко применяется в таких областях, как умные носимые устройства, промышленные приборы, портативное медицинское оборудование и панели управления для умного дома.

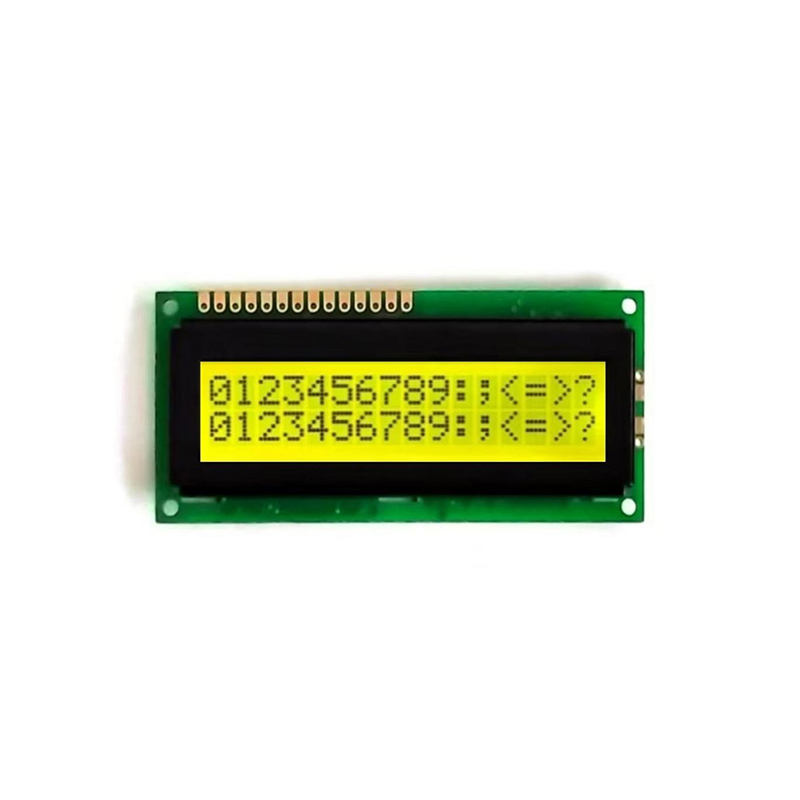

Формат отображения: 16×2 символа, матрица символа 5×7 точек, встроенный набор символов ASCII Тип дисплея: STN Positive, трансфлективный, жёлто-зелёный фон с чёрными символами, высокая контрастность, угол обзора 6 часов Контроллер: ST7066, универсальный контроллер символьного ЖК-дисплея с совместимым стандартным набором команд Интерфейс: 8-битный параллельный интерфейс для подключения к микроконтроллеру (МК) Конструкция модуля: COB (Chip-on-Board), подключение ЖК-стекла через эластомерный соединитель (zebra connector), компактная конструкция Рабочее напряжение: 5 В, однополярное питание, подходит для широкого ряда встраиваемых систем Подсветка: жёлто-зелёная LED-подсветка с низким энергопотреблением и длительным сроком службы Рабочая температура: от -10 °C до +60 °C Температура хранения: от -20 °C до +70 °C
Сементные ЖК-дисплеи широко применяются. В некоторых сценариях использования продуктов возникает необходимость повысить удобочитаемость дисплея и улучшить его эстетический вид. С помощью нанесения трафаретной печати или наклеивания цветных пленок на поверхность ЖК-дисплея монохромный ЖК-дисплей может достигать многоцветных эффектов в условиях низкой стоимости.
Продукция VA LCD широко применяется в портативных накопителях энергии, домашних накопителях энергии, накопителях энергии для автодомов и других продуктах категории наружных мобильных источников питания. LCD-экран с цифровым отображением точно показывает такие параметры, как реальный уровень заряда и мощность, состояние интерфейсов, оповещения о состоянии безопасности, управление зарядкой и разрядкой, анализ энергопотребления и др. Он является ключевым элементом для наглядного отображения функций планирования энергопотребления, рабочего состояния, предупреждения об отказах, распределения электроэнергии в продуктах наружных мобильных источников питания. В то же время LCD segment display обладает заметными преимуществами в цене по сравнению с продуктами на основе TFT. Черный фон VA LCD эффективно поддерживает целостный дизайн внешнего вида мобильных источников питания.
Жидкокристаллический дисплей типа VA обладает такими преимуществами, как высокая контрастность, хорошие температурные характеристики, широкий угол обзора и т. д.
Источник света полупрозрачного ЖК-экрана с кодом сегмента ЖК-дисплея исходит как от подсветки, так и от отражения внешнего окружающего света. Это означает, что он может работать с подсветкой и без подсветки. С подсветкой: подсветка обеспечивает свет иззади ЖК-экрана, делая экран хорошо видимым в темной среде. При отсутствии подсветки: внешний свет отражается через поляризатор перед ЖК-экраном, так что экран может отображать содержимое в хорошо освещенной среде.
Данный продукт представляет собой полностью жидкокристаллический приборный дисплей с разрешением 1920*720, интерфейсом LVDS, светодиодной подсветкой 1000 кд/м², поддерживающий работу в широком диапазоне температур от -30 °C до 80 °C и совместимый со сложной электромагнитной средой. Широко используется в автомобильных приборах, портативном медицинском оборудовании, интеллектуальной бытовой технике, системах видеонаблюдения зданий и т. д.

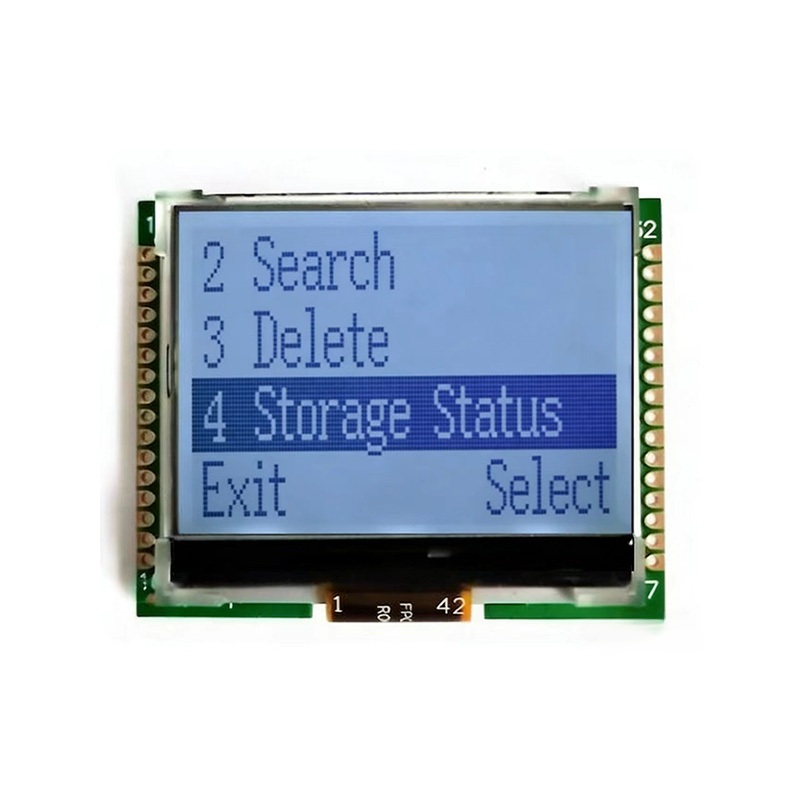

Данный продукт представляет собой точечно-матричный ЖК-дисплей 12864, способный отображать графику с разрешением 128 столбцов x 64 строки пикселей. В дисплее используется технология FSTN, отображение — серый фон, сине-черные символы, высокая контрастность и широкий угол обзора. Модуль содержит встроенную драйверную микросхему, изготовлен по технологии COG (Chip-on-Glass), что обеспечивает тонкий профиль, малый вес и низкое энергопотребление. Связь с управляющим MCU осуществляется через интерфейс SPI или 8-битный параллельный интерфейс ЖК-дисплея. Предназначен для отображения различных изображений и текста.
