Хотя TFT и STN/FSTN относятся к технологиям LCD, принцип их работы существенно различается.

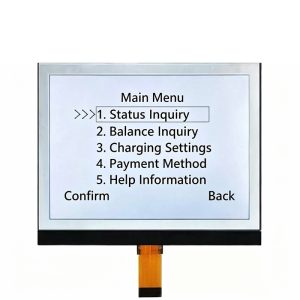

STN/FSTN (пассивная матрица): электроды образуют сетку из строк и столбцов. При отображении информации система сканирует строки последовательно, подавая напряжение на выбранную строку и одновременно управляя столбцами, которые должны быть активны в этой строке. По мере увеличения числа строк время, доступное для сканирования каждой строки, сокращается, а времени удержания напряжения становится недостаточно. В результате пиксели не успевают полностью заряжаться и разряжаться, что может приводить к перекрёстным помехам — например, к слабому свечению неактивных пикселей — и появлению шлейфов при отображении движущегося изображения.

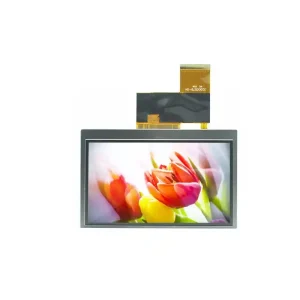

TFT (активная матрица): за каждым пикселем находится микроскопический полупроводниковый переключатель — тонкоплёночный транзистор (TFT). Он позволяет удерживать заряд пикселя на конденсаторе до следующего обновления. Благодаря этому каждый пиксель можно точно и независимо управлять, что обеспечивает более высокую стабильность изображения и значительно более быстрое время отклика.
В чём основная разница?
Главное различие заключается в способе управления пикселями. STN/FSTN использует пассивную матрицу, тогда как TFT использует активную матрицу. Поэтому TFT лучше подходит для отображения динамического и сложного графического контента, а STN/FSTN может быть практичным решением для простых монохромных интерфейсов, где важны стоимость и низкое энергопотребление.
Да, в некоторых случаях STN/FSTN могут заменить TFT, но они не являются его полноценной альтернативой во всех сценариях.
Такой выбор следует рассматривать как компромисс, зависящий от требований конкретного проекта, а не как однозначное улучшение или ухудшение характеристик.
Три условия, при которых возможна замена
STN/FSTN может рассматриваться как замена TFT, если одновременно выполняются следующие условия:
Простое отображаемое содержимое: дисплей должен отображать только цифры, буквы, фиксированные значки или простые строки состояния — без изображений, видео, сложных пользовательских интерфейсов или градиентной графики.
Отсутствие требований к цветопередаче: в приложении не требуется цветная графика. Для передачи информации достаточно монохромного отображения, например чёрного текста на белом фоне, белого текста на синем фоне или чёрного текста на сером фоне.
Приоритет стоимости и энергопотребления: проект чувствителен к стоимости BOM или работает от батареи и требует низкого энергопотребления. При этом допустим определённый компромисс в качестве изображения ради снижения стоимости и энергопотребления.
Если все три условия выполняются одновременно, STN/FSTN может быть вполне подходящим решением: он позволяет выполнять ту же основную задачу — отображать необходимую информацию — при более низкой стоимости системы.
Основные сценарии, в которых такая замена ограничена
Требуется цветное отображение: стандартный STN ориентирован на монохромное отображение. Даже CSTN (цветной STN) обычно уступает TFT по насыщенности цветов, времени отклика и контрастности. Поэтому в приложениях, где цвет является важной частью передачи информации или пользовательского интерфейса, TFT подходит лучше.
Требуется динамическое изображение: время отклика STN может составлять около 200–300 мс, поэтому при отображении движущихся графиков, быстро обновляющихся данных или анимации может быть заметен эффект шлейфа (ghosting). TFT обычно обеспечивает значительно более быстрое время отклика, что позволяет более плавно отображать динамический контент.
Требуется широкий угол обзора и высокая контрастность: STN обычно имеет более ограниченный угол обзора и более низкую контрастность. При просмотре под углом изображение может темнеть или возникать инверсия отображения (позитивное/негативное изображение). TFT, особенно с IPS-матрицей, может обеспечивать широкий угол обзора — до 178° — и более стабильное изображение при просмотре под разными углами.
Применение дисплеев среднего и крупного размера: из-за особенностей пассивной матрицы STN/FSTN сложнее обеспечить требуемую однородность изображения и время отклика при увеличении диагонали и разрешения. Поэтому возможности применения STN/FSTN в качестве альтернативы TFT становятся более ограниченными по мере увеличения размера дисплея.
Сложный пользовательский интерфейс или графика: если устройство должно поддерживать многоуровневые меню, сложную графику, интерактивные элементы или сенсорное управление, TFT обычно является более подходящим решением.
Логика выбора: не «что лучше», а «что подходит для конкретного проекта»
Поэтому при выборе дисплея стоит исходить не только из вопроса «может ли STN/FSTN заменить TFT?», а прежде всего определить требования самого устройства:
Что должен отображать дисплей? Какое качество изображения требуется пользователю? Насколько важны стоимость и энергопотребление?
Если устройство должно отображать только простую информацию, цвет не требуется, а стоимость и энергопотребление имеют высокий приоритет, STN/FSTN может быть подходящим решением.
Если необходимы цветное отображение, динамическая графика, широкий угол обзора или дисплей среднего/крупного размера, TFT обычно подходит лучше.
Если требования находятся между этими вариантами — требуется более высокое качество изображения, чем у STN, но цвет не нужен, — можно рассмотреть монохромный TFT как промежуточное решение.
FAQ:
Q 1: Насколько изменится качество изображения при замене TFT на STN/FSTN?
Это один из ключевых вопросов при выборе технологии. Основные различия проявляются в трёх характеристиках.
Контрастность: контрастность STN обычно ниже, чем у TFT. В зависимости от конкретной конструкции и режима работы она может составлять около 100:1, тогда как у TFT она может превышать 1000:1. Поэтому изображение STN может визуально казаться более «серым»: чёрный выглядит менее глубоким, а белый — менее ярким.
Угол обзора: угол обзора STN обычно более ограничен. При просмотре не по центру изображение может темнеть или возникать инверсия — например, чёрные элементы могут становиться светлыми, а светлые — тёмными. TFT с IPS-матрицей может обеспечивать угол обзора до 178° и более стабильное изображение при просмотре под разными углами.
Время отклика: время отклика STN может составлять около 200–300 мс. При быстром обновлении данных или отображении движущейся графики это может приводить к заметному эффекту шлейфа. TFT обычно имеет значительно более короткое время отклика, поэтому лучше подходит для динамического контента.
Если приложение отображает только статический текст или простые значки, разница в этих характеристиках может быть несущественной для пользователя. Однако при отображении динамического контента или просмотре под большим углом различия становятся более заметными.
Q 2: Что такое монохромный TFT? Как он соотносится с STN и цветным TFT?
Монохромный TFT может быть практичным промежуточным решением между STN и цветным TFT.
Технический принцип: монохромный TFT использует активную TFT-матрицу для управления пикселями и предназначен для отображения информации без цветопередачи, например в чёрно-белом или чёрно-зелёном формате.
По сравнению с STN: он использует преимущества активной матрицы TFT, включая более высокую контрастность, широкий угол обзора и более быстрое время отклика, что позволяет снизить характерные для пассивной матрицы проблемы с перекрёстными помехами и шлейфами.
По сравнению с цветным TFT: монохромный TFT может иметь более простую систему управления, меньшие требования к видеопамяти и более низкую стоимость, но не поддерживает цветное отображение.
Типичные области применения: промышленные приборы, медицинское оборудование и портативные измерительные устройства, которым необходимо отображать тонкие линии, графики или быстро обновляющиеся данные, но при этом цветопередача не является обязательной.
Таким образом, монохромный TFT можно рассматривать как вариант для проектов, которым нужны преимущества активной матрицы TFT без необходимости использовать цветной дисплей.
Q 3: Каков предельный размер для замены TFT на STN/FSTN? Почему?
Как отмечалось выше, EASTERN DISPLAY предлагает решения STN/FSTN, которые могут использоваться в качестве альтернативы TFT того же размера. При этом такие решения ориентированы прежде всего на малые диагонали — примерно от 2 до 4,3 дюйма.
Основная причина связана с особенностями пассивной матрицы.
STN/FSTN использует последовательное построчное сканирование. Чем больше количество строк, тем меньше времени приходится на каждую строку и тем сложнее обеспечить достаточное время удержания напряжения.
При увеличении размера и разрешения дисплея количество строк также возрастает. Это может усиливать перекрёстные помехи и эффект шлейфа и усложнять обеспечение однородности изображения.
Поэтому при дисплеях среднего и крупного размера преимущества TFT становятся более выраженными, а возможности использования STN/FSTN в качестве его альтернативы — более ограниченными.
Таким образом, малые диагонали являются одной из наиболее подходящих областей для применения STN/FSTN вместо TFT, тогда как при увеличении размера дисплея выбор в пользу TFT становится более обоснованным с технической точки зрения.
Q 4: Какие компромиссные решения доступны, если бюджет ограничен, но требуется более высокое качество изображения, чем у STN?
Это распространённый практический вопрос при выборе дисплея. В зависимости от требований проекта можно рассмотреть несколько вариантов.
Если цвет не требуется: монохромный TFT может стать компромиссным решением, позволяющим получить преимущества TFT по качеству изображения при более низкой стоимости по сравнению с цветным TFT.
Если цвет необходим, но бюджет ограничен: можно рассмотреть CSTN (цветной STN). При этом необходимо учитывать компромиссы по яркости и насыщенности цветов, времени отклика и контрастности. Такой вариант также больше подходит для дисплеев небольшого размера.
Если цвет необходим и требуется приемлемое качество изображения: можно рассмотреть малый TFT, например диагональю 2,0–3,5 дюйма. Благодаря широкому распространению этой технологии стоимость небольших TFT-модулей снизилась, а схемы их управления хорошо отработаны.
Если стоимость имеет критическое значение, а отображаемая информация минимальна: можно вернуться к STN/FSTN-дисплею с точечной матрицей и выбрать более экономичное решение, если ограничения по монохромному отображению и качеству изображения приемлемы для конкретного применения.
Основной принцип выбора
Сначала определите, что должен отображать дисплей, затем оцените требования к качеству изображения, стоимости и энергопотреблению и только после этого выбирайте подходящую технологию.
Такой подход помогает избежать как излишнего усложнения решения, так и выбора дисплея, характеристики которого не соответствуют требованиям конкретного проекта.
Если у вас есть дополнительные вопросы по продуктам TFT и точечно-матричным продуктам STN/FSTN, пожалуйста, свяжитесь с нашими инженерами.
